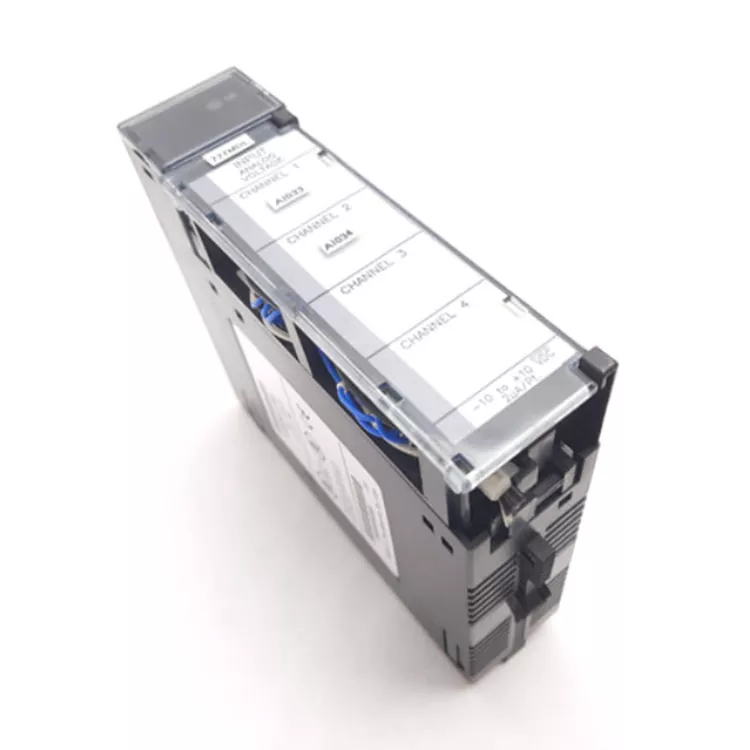

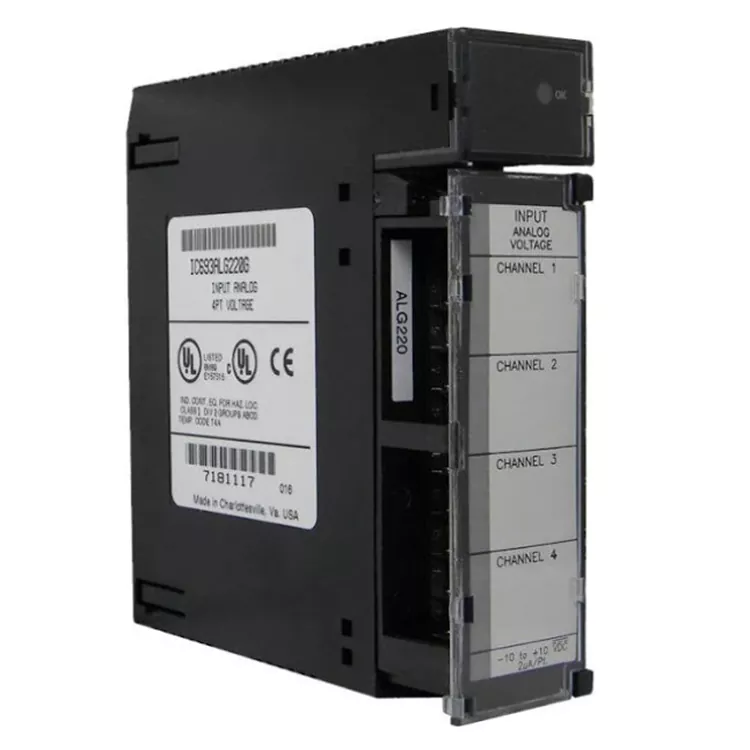

GE Fanuc IC693ALG220

GE Fanuc IC693ALG220 — это 4-канальный модуль аналогового ввода напряжения, специально разработанный для ПЛК Series 90-30. Он оснащен 12-битным высокоточным аналого-цифровым преобразователем и аппаратной фильтрацией 17 Гц, что позволяет этому модулю точно собирать аналоговые сигналы напряжения и тока с промышленных объектов.

Этот модуль может похвастаться такими преимуществами, как высокая точность, высокая стабильность и мощные возможности защиты от помех. Эти функции делают его широко используемым в таких сценариях, как химическое машиностроение, машиностроение, ОВКВ и автоматизированные производственные линии, способные точно собирать различные промышленные аналоговые сигналы измерения, такие как давление, уровень жидкости, температура, смещение и обратная связь по частоте, а также удовлетворять потребности в мониторинге сигналов большинства малых и средних систем автоматизации.

Если вам нужно продуманное и надежное промышленное аналоговое решение для сбора данных высокой плотности, свяжитесь с Feimu Technology. У нас есть товары на складе, и мы можем доставить их вам.

Преимущества продукта

GE Fanuc IC693ALG220 как 4-канальный модуль аналогового ввода напряжения имеет следующие преимущества:

1. Высокая стабильность: он имеет электрическую изоляцию 1500 В переменного тока, эффективно противостоит контурам заземления и импульсным помехам; он соответствует промышленным стандартам ЭМС и сейсмостойкости, поддерживает широкий диапазон температур и подходит для сложных и суровых промышленных условий.

2. Широкая совместимость: он оснащен 12-битным АЦП для высокоточного аналого-цифрового преобразования, имеет встроенную аппаратную фильтрацию, устойчив к высокочастотным помехам и обладает превосходной линейностью; он поддерживает сигналы напряжения от -10 В до +10 В, а внешний резистор может быть совместим с универсальными датчиками 4–20 мА, подходящими для большинства сценариев сбора промышленных аналоговых величин.

3. Не нужно беспокоиться о замене: он имеет богатую техническую документацию и примеры применения, подходящие для ремонта старого оборудования, модернизации системы и сценариев замены запасных частей, с чрезвычайно высокой практичностью.

4. Высокая совместимость: он совместим с ПЛК серии GE 90-30, занимает мало места на слот, заводская калибровка не требует отладки, программирование и подключение просты, его можно быстро ввести в эксплуатацию.

Области применения

На промышленных объектах сбор аналоговых сигналов различных датчиков широко используется в таких областях, как механическое оборудование, химическое машиностроение, водоподготовка, ОВКВ, старое металлургическое оборудование и автоматизированные производственные линии.

Он может собирать сигналы от датчиков давления, уровня жидкости, температуры, смещения, расхода и т. д., а также может принимать аналоговые сигналы напряжения в диапазоне от 10 В до +10 В от преобразователей частоты и потенциометров. Он широко применяется для мониторинга состояния оборудования, сбора данных процесса, мониторинга параметров процесса и проектов реконструкции старых систем автоматизации для запасных частей GE Fanuc IC693ALG220.

Технология/Процесс

GE Fanuc IC693ALG220 изготовлен с использованием технологии плат промышленного уровня. В нем используется многослойная печатная плата, выдерживающая как высокие, так и низкие температуры, с отдельной проводкой для аналоговых и цифровых цепей и трехслойным антикоррозионным покрытием. Он выбирает низкотемпературный дрейф и высокоточные компоненты, оснащен аппаратными схемами фильтрации и прошел заводскую калибровку нулевой точки и коэффициента усиления.

Он оснащен изолирующим устройством на 1500 В переменного тока для обеспечения изоляции между сигнальной и логической стороной. Он также оснащен усиленными зажимами и винтовыми клеммами для обеспечения ударопрочности и предотвращения ослабления. Вся машина прошла многочисленные заводские испытания, включая циклические испытания при высоких и низких температурах, устойчивость к давлению, точность и электромагнитную совместимость.

Этот продукт снят с производства и не имеет современной технологии поверхностного монтажа высокой плотности. Для сбора текущего сигнала требуется внешний резистор сопротивлением 250 Ом.

Параметры

Что делает Фейму

Feimu Technology не поставляет непроверенные модули. Каждый IC693ALG220 проходит следующий процесс проверки перед отправкой с нашего склада.

Визуальный осмотр: проверен цвет панели. Этикетки проверены. Винты клеммного блока проверены на плавность работы.

Тест при включении питания: модуль установлен в тестовом шасси Series 90-30. Модуль распознается ПЛК.

Тестирование каналов: все 4 канала тестируются с сигналами напряжения ±10 В. Показания проверены на точность.

Тест изоляции: проверена изоляция 1500 В переменного тока между полевой стороной и стороной логики.

Тест светодиодов: светодиоды состояния модуля проверяются на правильность работы.

Упаковка: Модуль помещен в антистатический пакет. Запечатан в картонную коробку с пенопластом. На этикетке указан номер модуля и дата испытания.

Часто задаваемые вопросы

В1: Каков диапазон рабочих температур? Можно ли использовать его в высокотемпературном шкафу?

Рабочая температура: 25℃~+70℃. Внутренняя температура шкафа не должна превышать 70 ℃. Повышенная температура приведет к снижению точности отбора проб.

В2: Каналы изолированы друг от друга?

Никакой изоляции между каналами нет. Только сигнальная сторона поля и логическая сторона платы ПЛК имеют изоляцию 1500 В переменного тока. Несколько каналов используют общий разъем COM.

В3: Требуются ли для модулей перемычки для настройки оборудования?

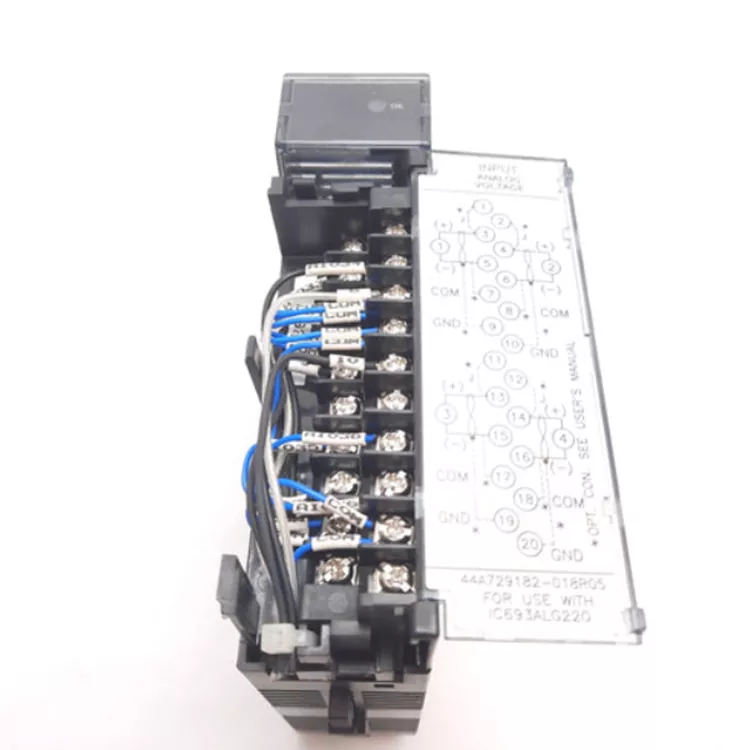

IC693ALG220 не имеет аппаратных перемычек. Режимы напряжения и тока полностью достигаются за счет внешней проводки и внешних резисторов. Корпус модуля не имеет DIP-переключателя.

Вопрос 4: Как обрабатываются экранирующие слои нескольких передатчиков? Должны ли они быть заземлены с обоих концов или только с одного?

Для экранированных кабелей аналоговых сигналов рекомендуется заземлять один конец. Экранирующий слой следует заземлять только на стороне передатчика, а экранирующий слой на стороне модуля следует оставлять плавающим. Заземление на обоих концах легко образует контур заземления, вызывая дрейф и колебания значений.
