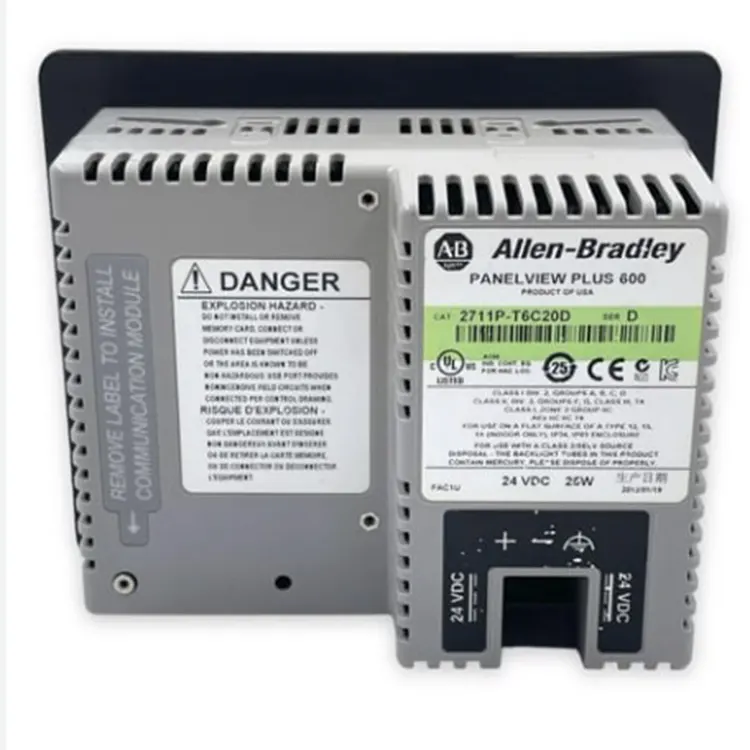

Аллен Брэдли 2711P-T6C20Dпредставляет собой компактный промышленный человеко-машинный интерфейс, предназначенный для операторов, которым необходим прямой доступ к состоянию машины, параметрам процесса и функциям управления.ФеймуТехнология поставляет этот терминал PanelView Plus 600 для приложений промышленной автоматизации, где важными факторами являются надежное взаимодействие оператора, компактный монтаж на панели и налаженная интеграция Allen-Bradley.
Аллен Брэдли 2711P-T6C20D — это интерфейс оператора PanelView Plus 600 с 5,7-дюймовым цветным дисплеем, разрешением 640 × 480, сенсорным экраном и клавиатурой, а также возможностью последовательной связи. Компактный формат делает его подходящим для шкафов управления, где пространство для установки ограничено. В этой статье описываются его основные характеристики, функции связи, сценарии применения, особенности установки, методы обслуживания и точки приобретения, чтобы помочь инженерам по автоматизации и группам технического обслуживания более эффективно оценить терминал.
Оглавление
1. Что такое Аллен Брэдли 2711P-T6C20D?
2. Основные технические характеристики
3. Почему этот ЧМИ подходит для промышленного управления?
4. Где его можно использовать?
5. Как работает его система связи?
6. Что следует проверить покупателям перед покупкой?
7. Рекомендации по техническому обслуживанию и эксплуатации.
Что такое Аллен Брэдли 2711P-T6C20D?
Аллен Брэдли 2711P-T6C20D принадлежит к семейству промышленных операторских терминалов PanelView Plus 600. Он сочетает в себе цветной TFT-дисплей с сенсорным экраном и клавиатурой, что позволяет операторам контролировать состояние оборудования и взаимодействовать с приложениями управления непосредственно с панели машины.
Его 5,7-дюймовый дисплей и конструкция для монтажа на панели обеспечивают практическое решение для приложений, где большой HMI не нужен или где пространство шкафа управления ограничено. Модель также разработана для рабочих процессов промышленной автоматизации, а не для вычислений общего назначения, что делает интерфейс подходящим для задач мониторинга оборудования и настройки параметров.
Согласно доступной информации о продукте, терминал поддерживает программное обеспечение FactoryTalk View Machine Edition и предоставляет интерфейсы связи DH-485 и RS-232. Эти характеристики делают его особенно актуальным для существующих установок автоматизации, в которых используются совместимые контроллеры Allen-Bradley и архитектуры последовательной связи.
Каковы основные технические характеристики?
Понимание спецификаций необходимо перед заменой существующего HMI или разработкой новой панели управления. В следующей таблице приведены основные параметры, предусмотренные для этой модели.
| Параметр | Спецификация |
|---|---|
| Серия продуктов | ПанельВью Плюс 600 |
| Отображать | 5,7-дюймовый цветной TFT-дисплей |
| Разрешение | 640×480 ВГА |
| Метод ввода | Сенсорный экран + клавиатура |
| Функциональные клавиши | 20 функциональных клавиш |
| Коммуникация | ДХ-485 и RS-232 |
| Источник питания | 18–32 В постоянного тока |
| Максимальная потребляемая мощность | 30 Вт |
| Программное обеспечение | FactoryTalk View Machine Edition |
| Монтаж | Монтаж на панели |
| Рабочая температура | от 0°С до 55°С |
| Температура хранения | от -40°С до 85°С |
В документации Rockwell Automation для более широкого семейства PanelView Plus 6 сенсорный терминал серии 600 также идентифицируется как компактное устройство, монтируемое на панели, с сенсорным вырезом примерно 123 × 156 мм и встроенной глубиной 68 мм. Всегда проверяйте точную конфигурацию по каталогу и текущую техническую документацию перед разработкой замены или модернизации.
Почему этот HMI подходит для промышленного управления?
Компактная установка для шкафов с ограниченным пространством
Одним из практических преимуществ 5,7-дюймового терминала является его относительно небольшая площадь. В компактных машинах, производственном оборудовании и модернизированных шкафах управления инженерам может не хватить места для крупноформатного HMI. Меньший по размеру интерфейс оператора может обеспечить необходимые функции мониторинга и управления, не требуя существенной перестройки шкафа.
Двойной ввод оператора
Комбинация сенсорного экрана и физических клавиш обеспечивает гибкость во время работы. Сенсорное взаимодействие можно использовать для графических экранов и выбора параметров, а физические функциональные клавиши могут обеспечить прямой доступ к часто используемым командам.
- Прямой доступ к часто используемым функциям управления
- Графический контроль процесса через цветной дисплей
- Подходит для интерфейсов настройки параметров
- Практично для промышленных операторских станций
Установление промышленных коммуникаций
Интерфейсы DH-485 и RS-232 могут быть полезны в существующих системах автоматизации, использующих последовательную связь. Это особенно важно для проектов технического обслуживания, где замена HMI не должна требовать ненужных изменений в окружающем ПЛК или архитектуре управления.
Где его можно использовать?
Терминал можно использовать в различных средах промышленной автоматизации, где операторам необходим локальный интерфейс для отслеживания состояния машины и параметров управления. Типичные области применения включают в себя:
- Производственно-сборочное оборудование
- Оборудование для переработки продуктов питания и напитков
- Системы очистки воды
- Упаковочное и погрузочно-разгрузочное оборудование
- Линии по производству автомобилей
- Промышленные шкафы управления
- Проекты модернизации машин
- Устаревшие приложения для замены HMI
Например, компактная производственная машина может использовать HMI для отображения рабочего состояния, сигналов тревоги, значений процесса и параметров оборудования. Тогда операторы смогут взаимодействовать с машиной локально, а не зависеть от отдельного компьютерного терминала.
Однако в проектах модернизации следует тщательно проверять совместимость приложений. Протокол контроллера, существующий файл приложения, конфигурация связи, встроенное ПО, электрические требования и вырез панели должны быть проверены перед закупкой.
Как работает его система связи?
Коммуникационная совместимость является одним из наиболее важных факторов при выборе промышленного HMI. Конфигурация 2711P-T6C20D связана с связью DH-485 и RS-232, что позволяет ей работать в рамках подходящих устаревших архитектур управления.
DH-485 Связь
DH-485 широко использовался для связи между совместимыми контроллерами Allen-Bradley и интерфейсами оператора. В существующей системе инженеры должны подтвердить модель контроллера, адресацию узла, параметры связи, требования к кабелю и топологию сети перед подключением HMI.
Связь RS-232
RS-232 обеспечивает метод последовательной связи «точка-точка», который может быть полезен для настройки, программирования или связи с совместимыми внешними устройствами. Фактические настройки связи следует определять с учетом конкретного приложения и подключенного оборудования.
Интеграция FactoryTalk View ME
FactoryTalk View Machine Edition — важная часть экосистемы PanelView Plus. Разработчики приложений могут создавать экраны оператора, сигналы тревоги, теги, структуры навигации и интерфейсы управления для поддерживаемых терминалов. Перед переносом существующего приложения инженеры должны проверить версии и совместимость программного обеспечения, а не предполагать, что каждый проект FactoryTalk можно перенести без изменений.
Что следует проверить покупателю перед покупкой?
Компоненты промышленной автоматизации требуют большего, чем простое сопоставление номера модели. При правильной оценке закупок следует учитывать как техническую совместимость, так и состояние поставки.
1. Подтвердите точный каталожный номер.
Терминалы PanelView Plus могут иметь одинаковые номера моделей, но различаться размером дисплея, интерфейсами связи, конфигурацией входа или другими характеристиками. Проверьте полный каталожный номер на существующей паспортной табличке и документации по применению.
2. Проверьте электрическую совместимость.
Проверьте требуемый диапазон входного постоянного тока, потребляемую мощность, схему заземления и источник питания шкафа. Замена должна быть электрически совместима с существующей системой управления.
3. Проверьте механические размеры.
Размеры выреза в панели и монтажная глубина особенно важны при модернизации. Терминал может быть электрически совместим, но все же требовать модификации шкафа, если его физические размеры отличаются от существующего устройства.
4. Проверка требований к связи
Подтвердите, зависит ли приложение от DH-485, RS-232 или другой архитектуры связи. Коммуникационное оборудование само по себе не гарантирует совместимости приложений; Также необходимо учитывать конфигурацию программного обеспечения и контроллера.
5. Оцените состояние и отслеживаемость продукта.
При выборе устаревшего оборудования для автоматизации покупатели должны уточнить, является ли это устройство новым, отремонтированным, бывшим в употреблении или поставляется в оригинальной упаковке. Серийные номера, этикетки, фотографии, процедуры тестирования и условия гарантии могут предоставить дополнительную информацию для принятия решений о закупках.
Как операторы могут обслуживать терминал?
Простое профилактическое обслуживание может помочь сохранить удобство использования HMI и уменьшить количество предотвратимых эксплуатационных проблем. Рекомендуемые практики включают в себя:
- Очищайте экран мягкой сухой тканью.
- Избегайте острых предметов, которые могут повредить поверхность сенсорного экрана.
- Не допускайте попадания пыли в вентиляционные каналы шкафа.
- Осматривайте кабели и разъемы во время планового технического обслуживания.
- Отслеживайте необычное поведение при отображении, прикосновении или общении.
- Создайте резервную копию важных файлов приложений HMI и информации о конфигурации.
- Следуйте соответствующей сервисной документации производителя для замены батареи и другого внутреннего обслуживания.
Для оборудования, которое больше не поддерживается или срок его службы приближается к концу, поддержание документированной стратегии резервного копирования особенно полезно. Сохранение файлов приложений, настроек связи, информации о проводке и записей о запасных частях может значительно повысить эффективность устранения неполадок в будущем.
Часто задаваемые вопросы об Аллен Брэдли 2711P-T6C20D
Что за устройство Allen Bradley 2711P-T6C20D?
Это промышленный интерфейс оператора из семейства PanelView Plus 600. Он обеспечивает локальный дисплей и интерфейс ввода для мониторинга и взаимодействия с совместимым оборудованием автоматизации.
Какой размер дисплея у этой модели?
В информации о продукте, рассмотренной в этой статье, модель указана с 5,7-дюймовым цветным TFT-дисплеем и разрешением VGA 640 × 480.
Поддерживает ли он работу с сенсорным экраном?
Да. В конфигурации используется сенсорный экран вместе с физической клавиатурой/функциональными клавишами, что позволяет операторам использовать как графические, так и физические элементы управления.
Какие интерфейсы связи связаны с этой моделью?
В информации о продукте Feimu указаны соединения DH-485 и RS-232. Перед установкой покупатели должны сверить точную конфигурацию оборудования с паспортной табличкой и соответствующей технической документацией.
Какое программное обеспечение используется для программирования терминала?
В информации о продукте FactoryTalk View Machine Edition указана как среда программирования. Совместимость версий программного обеспечения следует проверять при переносе существующего приложения.
Подходит ли эта модель для проектов модернизации?
Его можно рассмотреть для подходящих приложений для модернизации, особенно если существующая система уже использует совместимую коммуникационную архитектуру PanelView и Allen-Bradley. Перед заменой инженеры должны проверить электрическую, механическую, коммуникационную, встроенную и программную совместимость.
Вывод: как следует оценивать этот промышленный HMI?
Аллен Брэдли 2711P-T6C20D сочетает в себе компактный 5,7-дюймовый интерфейс оператора, сенсорный экран и клавиатуру, возможности промышленной связи и совместимость с экосистемой PanelView Plus. Его компактный формат может быть полезен для панелей управления машинами, обслуживания устаревших систем и модернизации приложений, где важными факторами являются пространство в шкафу и существующая архитектура связи.
При закупках наиболее важными шагами являются подтверждение полного каталожного номера, технических характеристик, физических размеров, требований к связи, совместимости программного обеспечения и состояния продукта. Feimu Technology предоставляет информацию о продуктах и поддержку в выборе поставщиков для клиентов, оценивающих компоненты промышленной автоматизации. Если вы проверяете доступность, совместимость, цены или варианты замены для вашего проекта автоматизации,связаться с намичтобы обсудить ваши требования и получить подробную информацию о продукте и помощь в покупке.
