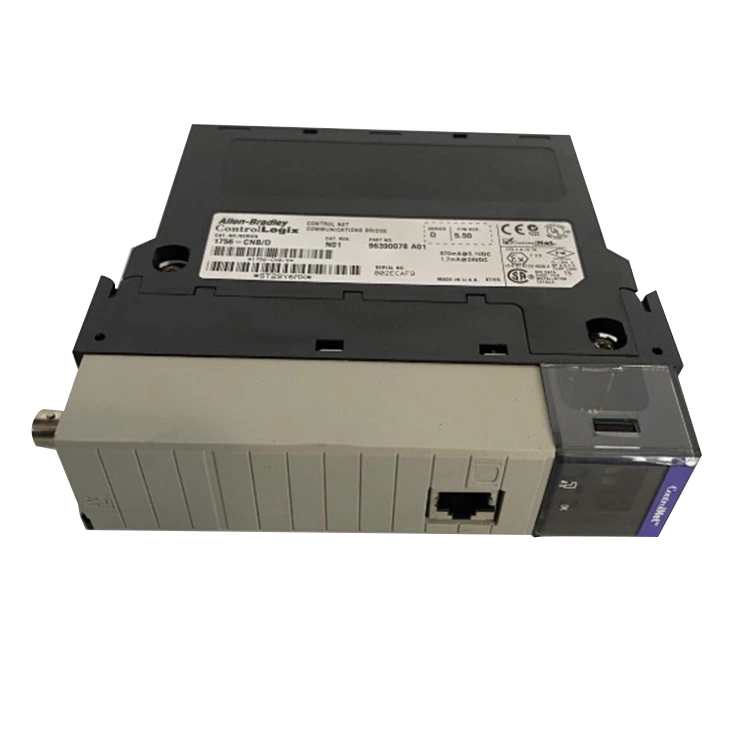

Аллен Брэдли 1756-CNB

Как профессиональный поставщик, мы предлагаем вам Allen Bradley 1756-CNB. Это модуль интерфейса связи ControlNet, специально разработанный для контроллеров ControlLogix 5550/5560/5570 и других серий. В Feimu Technology мы понимаем, что наиболее тревожным аспектом промышленных сетей является неопределенность. Даже задержка в одну секунду может привести к остановке всей производственной линии.

Отправить запрос

Описание продукта

Компания Feimu Technology недавно представила важный модуль своим зарубежным партнерам по промышленной автоматизации. Как знает каждый, кто использует ПЛК Rockwell, если есть необходимость установить быстрое и высоконадежное соединение между различными стойками или между контроллером и удаленным вводом-выводом, шина ControlNet является хорошим выбором. И этот модуль является основой для достижения этой цели. Как профессиональный поставщик запасных частей, мы рекомендуем вам этот прочный и чрезвычайно стабильный мост, чтобы все ваши устройства работали послушно на одной шине, а передача данных была плавной и надежной.

Как спектакль?

Производительность этого Allen Bradley 1756-CNB довольно надежна. Он имеет высокую пропускную способность и может передавать по одной и той же шине как управляющие сигналы, так и данные с чрезвычайно высокими временными требованиями. Его скорость связи регулируется и может адаптироваться к 5M, что означает сверхвысокую скорость передачи, или к более медленным скоростям с высокой гибкостью. Что больше всего обнадеживает, так это уверенность. В сети ControlNet он гарантирует, что данные будут точно переданы в течение заданного времени и никогда не будут опаздывать, как обычный Ethernet, из-за перегрузки, что крайне важно для управления безопасностью.

Параметры

Серия продуктов	Аллен-Брэдли 1756-CNB
Тип связи	Коммуникационный модуль ControlNet
Количество портов	2 порта BNC (поддерживает резервирование)
Скорость связи	5 Мбит/с
Узлы подключены	До 99 узлов
Ток объединительной платы	1,2 А при 5 В постоянного тока
Рабочая температура	От 0°C до 60°C (от 32°F до 140°F)

В чем заключаются преимущества продукта?

Многие из продаваемых деталей для разборки имеют красный переключатель адреса либо незакрепленный, застрявший, либо даже не имеющий пылезащитной крышки. Здесь перед отправкой мы будем использовать профессиональные чистящие средства, чтобы протереть внешнюю оболочку, чтобы этикетки были четко видны. Кроме того, мы тщательно проверим поворотный переключатель, чтобы убедиться в точности управления каждым положением, что делает настройку адреса узла на месте особенно удобной для вас.

Основы ControlNet – почему это все еще важно

ControlNet — это детерминированный сетевой протокол. В отличие от стандартного Ethernet, ControlNet гарантирует доставку данных в течение фиксированного времени. Это важно для критически важных с точки зрения безопасности приложений и приложений управления движением.

Ключевые особенности ControlNet:

Детерминированная связь:Данные доставляются в гарантированные сроки. Никаких столкновений. Никаких задержек.
Резервная медиа-поддержка:Модель 1756-CNB имеет два порта BNC. Используйте оба для резервирования кабелей. При выходе из строя одного кабеля связь продолжается по второму кабелю.
Большое расстояние:До 1000 метров на сегмент. До 5000 метров с репитерами.
Плановые и внеплановые данные:Критические данные управления используют запланированную связь. Некритичные данные (например, сообщения HMI) используют незапланированную связь.

Почему ControlNet все еще используется:

Многие крупные заводы установили ControlNet в 2000-х годах. Замена всей сети стоит дорого.
Управление процессами и управление движением часто требуют детерминированной связи.
ControlNet обеспечивает лучшую помехоустойчивость, чем Ethernet, в средах с высоким уровнем электромагнитных помех.
1756-CNB используется в существующих системах. Новые системы обычно используют Ethernet/IP, но более старые системы нуждаются в запасных частях.

Планирование сети — узлы, длина кабеля и повторители

Правильное планирование сети имеет решающее значение для надежной работы ControlNet. Используйте эти рекомендации для планирования вашей сети.

Параметр	Лимит	Последствия превышения
Узлы в сети	99 максимум	Время обновления сети увеличивается. Узлы могут выйти из строя.
Длина кабеля на сегмент	1000 метров (РГ-6)	Затухание сигнала. Ошибки связи.
Ретрансляторы на сеть	5 максимум	Задержка сигнала. Нестабильность сети.
Время обновления сети (NUT)	от 2 мс до 100 мс	Короткий NUT уменьшает доступную пропускную способность данных. Длинное NUT замедляет реакцию управления.
Терминаторы	Требуется 2 (оба конца)	Отражения сигнала. Сбой связи.

Рекомендуемые типы кабелей:

Используйте коаксиальный кабель RG-6 (75 Ом) для ControlNet.
Рекомендуется Belden 88760 или аналогичный.
Не используйте кабель RG-58 (50 Ом). Это вызывает отражение сигнала.
Завершите оба конца терминаторами на 75 Ом. Используйте Allen Bradley 1786-TCT или аналогичный.

Пример полевой проблемы:Клиент использовал кабель RG-58 в сети ControlNet. В системе периодически возникали ошибки связи. Модули выпадали из сети случайным образом. Причина: несоответствие импеданса кабеля. Исправлено: Заменены все кабели на RG-6. Затерты оба конца. Связь сразу стабилизировалась.

Совместимость версий прошивки

Allen Bradley 1756-CNB имеет разные версии прошивки. Старые версии могут не работать с новым программным обеспечением RSLogix 5000. Перед установкой проверьте совместимость прошивки.

Версия прошивки	Совместимая версия RSLogix 5000	Примечания
Версия 1.х	RSLogix 5000 v10 или более ранняя версия	Очень старый. Может не работать с более новыми версиями.
Версия 2.х	RSLogix 5000 от версий 11 до 15	Ограниченная совместимость.
Версия 3.х	RSLogix 5000 от версий 16 до 19	Широко используется. Хорошая совместимость.
Версия 4.х	RSLogix 5000 v20 и выше	Рекомендуется. Лучшая совместимость с новым программным обеспечением.

Что Feimu делает перед отправкой:

Каждый 1756-CNB тестируется в тестовой сети ControlNet.
Версия прошивки проверена и записана.
Если клиент указывает необходимую версию прошивки, мы проверяем ее перед отправкой.
Если прошивка слишком старая для системы клиента, мы рекомендуем альтернативный модуль (1756-CNBR или 1756-ENBT).

Примечание по обновлению прошивки:Прошивку 1756-CNB невозможно обновить в полевых условиях. Он вшит в модуль на заводе. Единственный способ получить более новую версию — приобрести модуль с более новой прошивкой. Feimu может помочь определить правильную версию для вашей системы.

Настройка адреса узла и распространенные ошибки

Модель 1756-CNB имеет два поворотных переключателя на передней панели. Они устанавливают адрес узла. Правильная настройка адреса узла важна для работы сети.

Настройка адреса узла:

Два поворотных переключателя имеют надписи «ДЕСЯТКИ» и «ЕДИНИЦЫ».
Переключатель TENS устанавливает цифру десятков (0–9).
Переключатель UNITS устанавливает цифру единиц измерения (0–9).
Допустимые адреса узлов: от 1 до 99.
Узел 0 зарезервирован для мастера сети (планировщика).

Распространенные ошибки:

Установка обоих переключателей в положение 0:Это недействительно. Узел 0 не разрешен для модулей ввода-вывода.
Повторяющиеся адреса:Два модуля с одинаковым адресом узла в одной сети вызывают ошибки связи.
Забыл выставить переключатели:Модуль использует адрес по умолчанию, если переключатели не установлены. По умолчанию — 0. Это неверно.
Изменение адреса при включении:Поворотные переключатели считываются при включении питания. Изменение их при включенном модуле не приводит к изменению адреса. Выключите и снова включите питание после изменения.

Рекомендуемая практика:

Запланируйте все адреса узлов перед установкой.
Напишите адрес узла на модуле несмываемым маркером. Это поможет в дальнейшем обслуживании.
Перед изменением адресов узлов отключите питание шасси.
Всегда оставляйте узел 0 для сетевого планировщика.

Светодиоды состояния модуля и диагностика

На передней панели 1756-CNB имеется несколько светодиодов. Они предоставляют немедленную информацию о состоянии без использования терминала программирования.

ВЕЛ	Статус	Значение	Действие
PWR	Зеленый	Модуль запитан и работает нормально.	Никаких действий не требуется.
PWR	Выключенный	Нет питания на модуле.	Проверьте мощность шасси. Убедитесь, что модуль вставлен.
ХОРОШО	Зеленый	Модуль работает. Никаких ошибок.	Никаких действий не требуется.
ХОРОШО	Красный	Ошибка модуля. Аппаратный сбой или ошибка конфигурации.	Переустановите модуль. Если красный цвет остается, замените модуль.
ХОРОШО	Мигает	Модуль находится в режиме конфигурации.	Загрузите конфигурацию из RSLogix 5000.
Ч А	Зеленый	Канал А активен. Сетевая связь присутствует.	Никаких действий не требуется.
Ч А	Желтый	Предупреждение о связи канала А.	Проверьте кабель. Проверьте терминатор. Проверьте шум.
Ч А	Красный	Ошибка связи на канале А.	Проверьте подключение кабеля. Проверьте завершение. Замените кабель, если он поврежден.
СН Б	То же, что CH A	Статус канала B.	Те же действия, что и CH A.

Проверка подлинности продукта

Модули Allen Bradley 1756-CNB часто подделывают. Используйте эти проверки для проверки подлинности.

Цвет передней панели:Оригинальные модули имеют особый бежево-серый цвет, соответствующий семейству ControlLogix. Подделки часто имеют другой оттенок или глянцевое покрытие.
Качество этикетки:На подлинных этикетках имеется несмываемая печать, на которой четко виден номер модели 1756-CNB. На поддельных этикетках текст часто размыт или отслаивается по краям.
Качество поворотного переключателя:Оригинальные поворотные переключатели имеют прочную фиксацию. Подделки часто имеют незакрепленные или залипшие переключатели.
Качество порта BNC:Оригинальные порты BNC позолочены и надежно крепятся к кабелям. В подделках часто используются некачественные разъемы, которые плохо крепятся.
Вес модуля:Оригинальный 1756-CNB весит примерно 0,35 кг. Подделки часто кажутся легче.
Наклейка с прошивкой:На оригинальных модулях имеется небольшая наклейка с указанием версии прошивки. У подделок эта наклейка часто отсутствует.

Если после правильной настройки на модуле отображается красный светодиод ОК, можно предположить, что это подделка. Свяжитесь с Feimu Technology и предоставьте фотографии для проверки.

О технологии Feimu

Feimu Technology работает в городе Цзянмэнь, провинция Гуандун, Китай. Компания была основана в 2005 году и поставляет компоненты автоматизации клиентам в более чем 30 стран мира.

Годы работы:20 лет по состоянию на 2025 год.
Склад:2000+ квадратных метров. Контролируемая температура. Влажность поддерживается ниже 60%.
Инвентарь:Более 5000 активных SKU. Включает модули ControlLogix, CompactLogix, SLC 500 и POINT I/O.
Торговые марки:Аллен Брэдли, Siemens, GE, Schneider.
Экспортные рынки:Европа, Северная Америка, Южная Америка, Ближний Восток, Юго-Восточная Азия. Более 30 стран.
Тестирование 1756-CNB:Каждый модуль подвергается визуальному осмотру. Поворотные переключатели проверены на плавность работы. Порты BNC проверены. Модуль включен в тестовом шасси ControlLogix. Светодиод ОК проверен. Связь проверена с помощью тестового кабеля и сетевого анализатора. Версия прошивки проверена и записана. 24-часовой тест на выгорание.
Гарантия:12 месяцев с даты отгрузки. Покрывает производственные дефекты. Не распространяется на повреждение кабеля, перенапряжение, физическое повреждение или повреждение водой.
