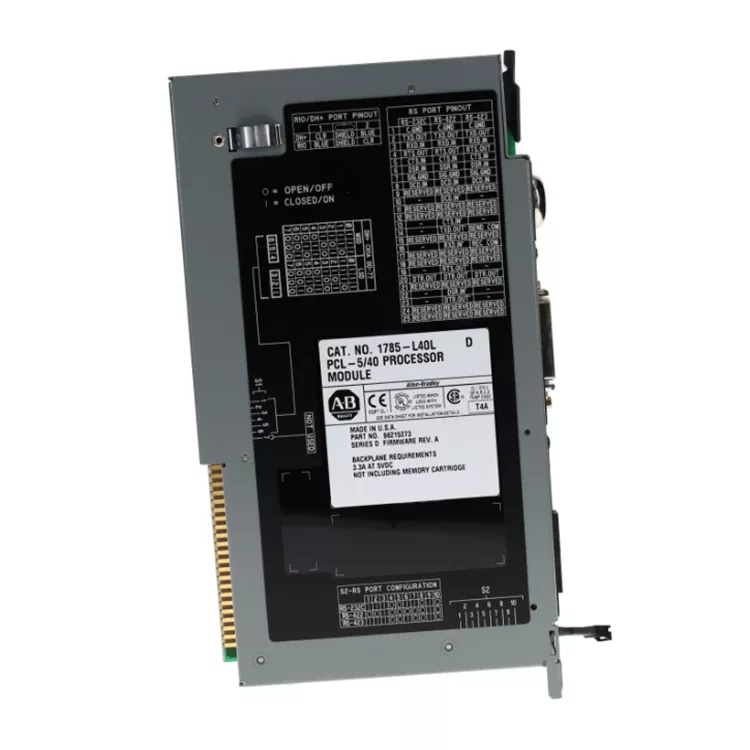

Аллен Брэдли 1785 L40L

Allen Bradley 1785 L40L оснащен 48 КБ программной памяти SRAM и поддерживает максимум 4096 точек управления вводом/выводом. Он совместим с интерфейсами связи DH+, удаленного ввода-вывода и RS232 и может быть расширен до 61 стойки ввода-вывода. Он подходит для крупных и средних систем управления полем со сложной логикой и разрозненными объектами. Как первоначальный поставщик, Feimu Technology провела комплексные испытания имеющихся на складе модулей, включая старение оборудования, коммуникационные соединения, а также логическое чтение и запись, чтобы устранить распространенные проблемы, такие как утечка батареи и старение контактов объединительной платы, которые возникают в продуктах, снятых с производства. Модули можно напрямую использовать в существующей платформе 1771 без необходимости дополнительной модификации исходной программы проекта.

Основные преимущества и преимущества

Зрелая архитектура PLC-5: подходит для традиционных систем управления промышленной автоматизацией.

Стабильная производительность управления: Удовлетворяет требованиям непрерывного промышленного контроля.

Мощные возможности обработки программ: применимы к программам управления среднего и большого размера.

Простота обслуживания и замены: может использоваться для обслуживания существующих системных процессоров PLC-5.

Высокая ценность жизненного цикла: продлевает срок использования оригинального оборудования за счет замены запасных частей.

Внутренняя структура

Внутреннее устройство Allen Bradley 1785 L40L в основном состоит из следующих частей:

Блок процессора ЦП: программа управления ПЛК и логическая работа.

Блок памяти: хранит пользовательские программы, таблицы данных и данные о работе системы.

Схема связи: отвечает за сетевой обмен данными DH+, удаленный ввод-вывод и т. д.

Интерфейс объединительной платы: - 5-кадровый, подключенный к ПЛК, полный источник питания и передача данных.

Схема индикации состояния: посредством светодиодного дисплея работа процессора, неисправность и состояние связи.

Схема питания и защиты: обеспечивает стабильную внутреннюю цепь модуля питания и базовую защиту.

Структурные отношения:

ЦП → Память → Схема связи/управления → Интерфейс объединительной платы → Система PLC-5

Важные параметры

Процесс установки

Выключение системы: выключите питание стойки PLC-5 и убедитесь, что оборудование полностью отключено.

Установка модуля: вставьте Allen Bradley 1785 L40L в соответствующий слот стойки и зафиксируйте его.

Подключение связи: Подключите линии связи DH+ или Remote I/O в соответствии с конфигурацией системы.

Проверка включения: восстановите питание и проверьте, в порядке ли индикатор состояния процессора.

Конфигурация приложения: используйте RSLogix 5, подключенный к процессору, проверьте или загрузите программу управления.

Запустите тест: убедитесь, что состояние ЦП, ввода-вывода и связи в норме и введено в эксплуатацию.

Часто задаваемые вопросы

Вопрос 1. Что делать, если модуль не работает нормально после включения?

Проверьте источник питания стойки, состояние установки модуля, индикатор ЦП, состояние программы и состояние батареи.

В2. Как устранить проблемы со связью DH+?

Проверьте кабель связи, адрес узла, сетевое соединение, конфигурацию терминала и драйвер связи RSLinx.

Вопрос 3. Какие данные следует создать резервную копию перед заменой?

Рекомендуется создать резервную копию программы ПЛК, таблицы данных, конфигурации ввода-вывода и параметров связи.

Вопрос 4. Как проверить работоспособность модуля?

Выполняйте запуск при включении питания, работу ЦП, обмен данными, чтение и запись программ, а также непрерывные тесты.

Почему вы выбрали нас

Feimu Technology, как профессиональный поставщик запасных частей для промышленных систем управления, уже много лет активно занимается производством запасных частей для ПЛК, снятых с производства Rockwell. Для редких модулей, снятых с производства, таких как Allen Bradley 1785 L40L, мы разработали полный процесс выбора и проверки запасных частей. Мы выбираем только оригинальные, разобранные на заводе хорошие продукты, проводим комплексные испытания, включая испытания на включение, связь и нагрузку, чтобы избежать потенциальной опасности старения компонентов, и напрямую решаем проблему перебоев в поставках запасных частей для старых производственных линий.

Нет необходимости в длительном цикле первоначального заказа на заводе. Запасные части могут быть быстро доставлены на склад. Подходит для аварийного ремонта и резервирования запасных частей старых химических и производственных линий. Поставка сопровождается протоколом испытаний и обеспечивает техническую поддержку послепродажного обслуживания. Его можно поставлять для отечественных и международных проектов, избегая ловушек рынка восстановленной и контрафактной продукции, а также сокращая производственные потери, вызванные простоем оборудования для клиентов.

Кейсы и оценки клиентов

На крупной бумажной фабрике произошел внезапный сбой центрального процессора системы управления PLC 5, и производственная линия оказалась на грани остановки. Найти на рынке 1785 L40L в хорошем состоянии было сложно. После связи с Feimu Technology мы предоставили готовые к использованию запчасти, прошедшие испытания, и срочно их отправили. После того как заказчик их заменил, вся система сразу же была восстановлена ​​в работе, что позволило избежать долгосрочных производственных потерь.

Оценка клиента: «Трудно найти поставки снятых с производства моделей. Получение оборудования, которое нормально работает после одноразового использования, экономит много времени на пробы и ошибки».
