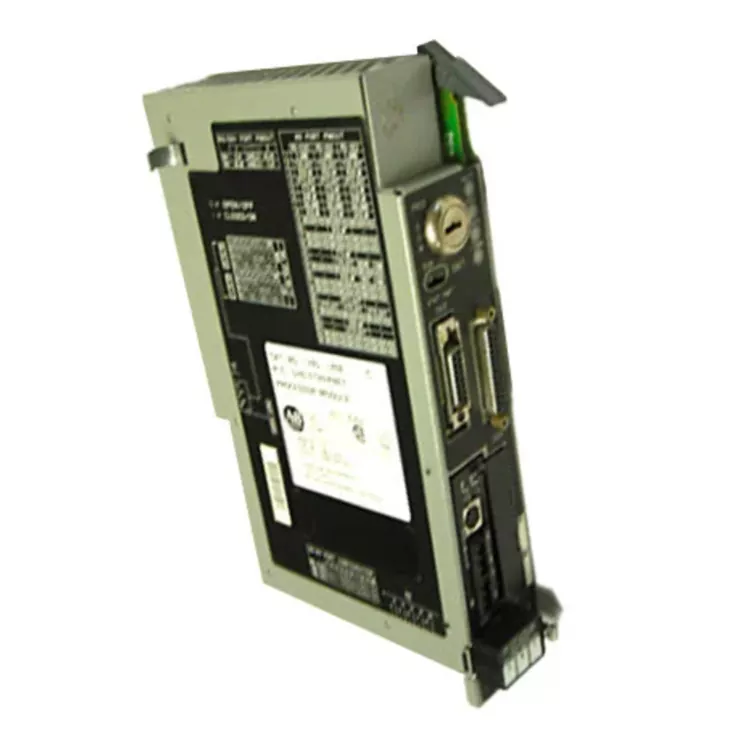

Аллен Брэдли 1785 L40E

Allen Bradley 1785 L40E оснащен памятью программ объемом 48 КБ и имеет независимый интерфейс связи Ethernet. Он совместим с сетями DH+ и удаленным вводом-выводом и поддерживает управление точками большой емкости. Это одна из немногих моделей высокого класса с сетевым портом в серии ПЛК 5. Он широко используется в старых крупномасштабных системах автоматического управления в таких отраслях, как химическое машиностроение, электростанции, металлургия и автомобилестроение. Будучи старшим трансграничным промышленным поставщиком, компания Feimu Technology уделяет особое внимание выпуску модулей распечатки, проверке, тестированию и поставке совместимости оборудования для обеспечения безопасности, стабильной связи и использованию компьютеров.

Процесс установки

Проверка мощности:

Отключите питание системы ПЛК и убедитесь, что стойка и линия связи находятся в безопасном состоянии.

Установите процессорный модуль:

Вставьте ПЛК Allen Bradley 1785 L40E – 5 в соответствующий слот стойки, фиксированный модуль и подключите обратно.

Линии связи подключения:

В зависимости от требований системы для подключения Ethernet и DH + или интерфейса связи удаленного ввода-вывода.

Тест на включение:

Откройте источник питания, проверьте индикатор состояния процессора, убедитесь, что модуль загружается нормально.

Конфигурация приложения:

Используйте RSLogix 5 для подключения процессора, загрузки программы и проверки параметров ввода-вывода и связи.

Запустите тест:

Проверка связи ПЛК и функций управления для выполнения программы и сайта, подтверждение нормальной работы системы.

Часто задаваемые вопросы

Вопрос 1. Какие данные необходимо создать резервную копию перед заменой?

Пользовательская программа ПЛК;

Файлы таблиц данных;

параметры конфигурации ввода-вывода;

Настройки сети связи;

Файлы конфигурации процессора.

В2. Какие методы связи поддерживаются?

Поддержка Ethernet, DH+ (Data Highway Plus), удаленного ввода-вывода и последовательной связи RS-232/422/423. Он может подключаться к верхнему компьютеру, удаленному вводу-выводу и другим устройствам автоматизации.

Вопрос 3. Какое программное обеспечение используется?

Используйте RSLogix 5 для создания, загрузки, скачивания и мониторинга программы, а также используйте RSLinx для настройки связи.

Вопрос 4. Как устранить неполадки при сбое связи с ПЛК?

Проверьте подключение кабеля связи Ethernet/DH+;

Подтвердите настройку адреса сетевого узла;

Проверьте конфигурацию драйвера RSLinx;

Убедитесь, что индикатор состояния ЦП в норме;

Проверьте модуль связи и конфигурацию сетевых параметров.

Вопрос 5. Как действовать, когда горит индикатор неисправности процессора?

Проверьте код неисправности процессора;

Подтвердите наличие ошибок в программе;

Проверьте состояние батареи;

Попробуйте перезагрузить действующую программу;

При необходимости проведите диагностическое тестирование процессора.

Технические характеристики

Основное преимущество

1. Встроенная связь Ethernet.

Поддерживает соединение промышленного Ethernet, облегчая обмен данными с вышестоящими компьютерами, системами мониторинга и другим оборудованием автоматизации.

2. Совместимость с архитектурой управления PLC-5.

Может использоваться непосредственно для обслуживания существующих систем PLC-5, что снижает затраты на модернизацию оборудования.

3. Мощные возможности управления вводом/выводом.

Поддерживает крупномасштабное расширение цифрового и аналогового ввода-вывода, подходящее для сложных приложений управления.

4. Поддержка нескольких сетей

Совместимость с методами связи Ethernet, DH+ и удаленного ввода-вывода, что повышает гибкость системной интеграции.

5. Продлевает срок службы оборудования.

Подходит в качестве запасной части старых систем PLC-5, помогая поддерживать непрерывную работу производственного оборудования.

Области применения

Allen Bradley 1785 L40E в основном применяется в:

Автоматизация управления производственной линией

Оборудование для производства автомобилей

Системы упаковочного оборудования

Системы сбора производственных данных

Оборудование для управления технологическими процессами

Проекты по обслуживанию старых систем PLC-5

Типичное применение:

Соединяет систему управления ПЛК и верхнее оборудование мониторинга через сеть Ethernet для передачи производственных данных и мониторинга состояния оборудования.

Почему выбирают нас?

Послепродажное обслуживание и услуги

Предоставлять:

Подтверждение совместимости продукта

Руководство по установке системы PLC-5

Поддержка конфигурации связи Ethernet

Руководство по отладке RSLogix 5

Поддержка анализа неисправностей

Сертификация и гарантия качества

Процесс тестирования продукта: визуальный осмотр

Подтверждение модели и версии оборудования

Тест запуска питания

Проверка состояния работы процессора

Тест связи Ethernet/DH+

Тест чтения и записи программы RSLogix 5

Тест на долгосрочную стабильность работы

Условия поставки: протоколы проверки продукции; Физические фотографии; Протоколы проверки упаковки

Реальные кейсы и оценки клиентов

Вспомогательная система управления теплоэлектростанцией использует архитектуру PLC-5 Ethernet. Главный блок управления Allen Bradley 1785 L40E устарел и вышел из строя, и во всей сети было трудно найти надежных поставщиков. Feimud Technology провела полную проверку оригинальной продукции, которая была полностью совместима с исходной программой и конфигурацией сети, а также единовременно устранила сбой оборудования, обеспечив непрерывное безопасное производство электростанции.

Инженер по автоматизации электростанции: Старого ЦП с сетевыми портами L40E очень мало. По сравнению со многими другими, только поставки Феймуда надежны. Связь с машиной стабильна, отчеты о проверках завершены.
