Аллен Брэдли 1769 ASCII

Allen Bradley 1769 ASCII обеспечивает обмен данными между ПЛК и устройствами с последовательным портом, такими как сканеры штрих-кода, весы и принтеры. Он широко используется в зарубежной упаковке, логистике и оборудовании для автоматизации производства. Как профессиональный поставщик, работающий на зарубежном рынке, Femu Technology выполнила все испытания портовых приемопередатчиков и стабильности шины модулей хранения, проверила устаревшие интерфейсы, товары для обслуживания и ремонта, а товары могут быть заменены непосредственно на машине по прибытии, что соответствует потребностям зарубежных заводов в быстром ремонте.

Стоимость приложения

Основная ценность Allen Bradley 1769 ASCII — помочь предприятиям быстро подключить традиционные устройства ASCII к современным системам автоматизации CompactLogix без замены устройств с последовательным портом, что снижает затраты на модернизацию оборудования и улучшает совместимость системы.

Основные преимущества

Последовательное подключение устройств: поддержка систем CompactLogix для связи с внешними устройствами ASCII.

Гибкий сбор данных: он может считывать штрих-код, данные прибора, информацию об оборудовании обнаружения и т. д.

Уменьшает количество внешних преобразователей: можно интегрировать традиционные последовательные устройства без необходимости использования дополнительных преобразователей последовательного порта.

Высокая совместимость: подходит для различных промышленных устройств связи ASCII.

Простота обслуживания: подходит для расширения функций последовательной связи существующих систем CompactLogix.

Важные параметры

Внутренняя структура

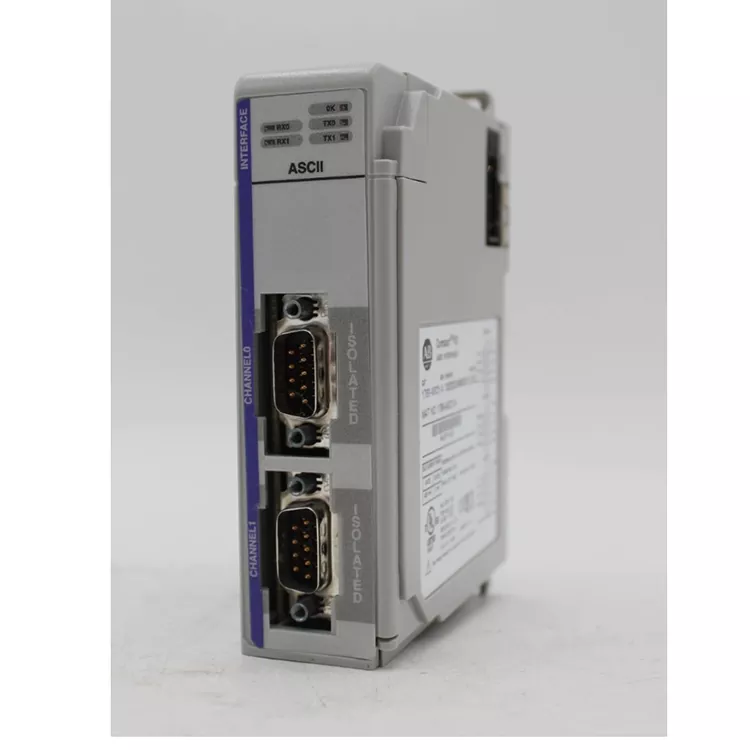

Allen Bradley 1769 ASCII — это модуль последовательной связи серии CompactLogix 1769. Его внутренняя структура в основном состоит из интерфейса последовательной связи, блока обработки данных, интерфейса шины 1769, схем управления питанием и защиты, которые используются для преобразования данных ASCII с помощью системы управления ПЛК.

Процесс передачи данных

Внешнее устройство ASCII → Схема последовательного интерфейса → Коммуникационный процессор → Интерфейс шины 1769 → Контроллер CompactLogix

Процесс проверки

1. Визуальный осмотр → Проверьте целостность корпуса, интерфейсов, клемм и этикеток модуля.

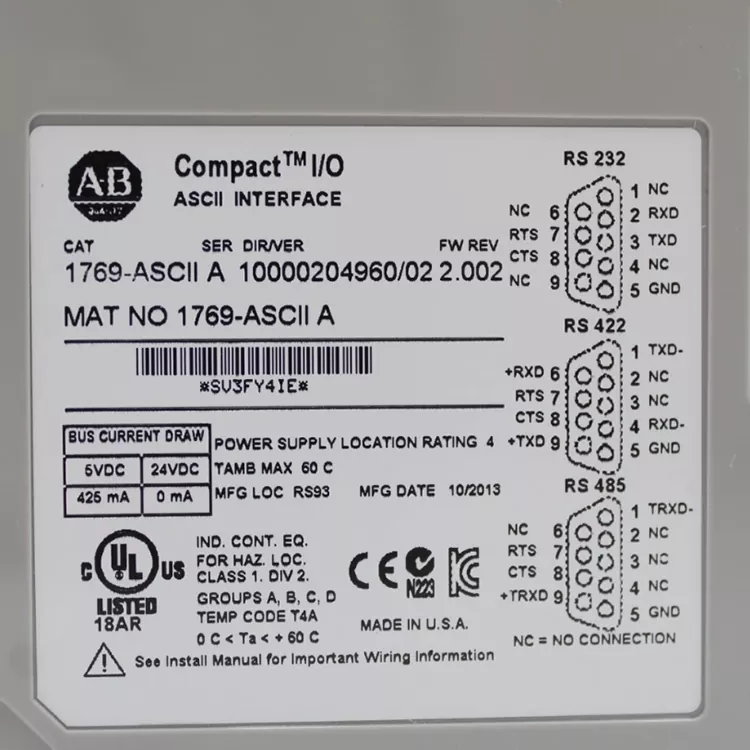

2. Проверка модели → Убедитесь, что модель, указанная на паспортной табличке, и информация о серии соответствуют заказу.

3. Проверьте интерфейс → Проверьте, не поврежден ли интерфейс последовательного порта и разъем шины 1769.

4. Тест при включении → Установите систему 1769, чтобы проверить, в порядке ли индикатор состояния.

5. Проверка связи → Подключите устройство ASCII, чтобы проверить работу приемопередатчика данных последовательного порта.

6. Проверка программного обеспечения → Проверьте, может ли контроллер CompactLogix нормально распознавать модуль и состояние обмена данными.

7. Регистрация и упаковка → Сфотографируйте физический объект, паспортную табличку и процесс испытаний, заполните протокол проверки, а затем упакуйте и отправьте.

Области применения

1. Оборудование для автоматизации упаковки

Подключайте сканеры штрих-кодов, принтеры этикеток и т. д. устройства;

Осуществите идентификацию продукта, отслеживание данных и запись производственной информации.

2. Производственные линии по производству

Обмен данными с приборами обнаружения, испытательным оборудованием;

Собирайте данные измерений во время производственного процесса, чтобы улучшить возможности управления автоматизацией.

3. Система взвешивания и измерения.

Подключите электронные весы, весовой модуль и измерительный прибор;

Передавайте вес или результат теста в систему ПЛК для управления.

4. Логистические транспортные системы

Используется для передачи данных сканирующих пистолетов, RFID-устройств, печатного оборудования;

Реализуйте отслеживание материалов и автоматический контроль сортировки.

5. Проекты модернизации оборудования

Подключите старые устройства RS-232/RS-485 ASCII к системе CompactLogix;

Сократите затраты на замену оборудования и улучшите совместимость систем.

6. Автоматическое испытательное оборудование (АТЕ).

Подключите испытательные приборы, аналитическое оборудование;

Реализуйте автоматический сбор данных испытаний и управление качеством производства.

Реальный случай и оценка клиентов

На зарубежной упаковочной фабрике произошел сбой модуля ASCII Allen Bradley 1769, и данные прибора не удалось загрузить в ПЛК, в результате чего вся производственная линия остановилась. Заказчик приобрел технологию Fuming Technology для фактического тестирования исходного модуля, выполнил замену посредством трансграничной доставки, и последовательная передача данных стабильно возобновилась, вернув оборудование к нормальному производству.

Заказчик: Эта запасная часть для последовательной связи очень редка, но компания Fuming Technology не только предоставляет источник поставки, но и проходит полную проверку перед отправкой, что помогает нам быстро восстановить последовательную передачу данных оборудования.

Почему выбирают нас

Сосредоточьтесь на глобальных поставках дефицитных запасных частей для серии Rockwell Compact I/O, строго контролируйте источники поставок и предотвращайте утечку контрафактной и восстановленной продукции. Каждый товар поставляется с протоколом испытаний, поддерживает многоканальную международную логистику и может быть сопряжен с полным комплектом внешнеторговых таможенных документов. Знакомство со сценариями обслуживания зарубежного оборудования, может дать базовые технические ответы, помочь зарубежным клиентам быстро устранить сбои связи через последовательный порт и сократить время простоя оборудования.

Часто задаваемые вопросы

Вопрос 1. Это процессор ПЛК? Это не так. Он относится к модулю интерфейса связи и должен использоваться вместе с контроллером CompactLogix.

В2. Какая поддержка оборудования?

Может быть подключен для поддержки оборудования последовательной связи ASCII, такого как сканеры штрих-кода, принтеры, весовое оборудование, последовательные порты, приборы и т. д.

Вопрос 3. Как устранить аномалии связи?

Проверьте режим последовательного соединения, параметры связи (скорость передачи данных, биты данных, стоповые биты, четность), конфигурацию оборудования и протокола связи программы ПЛК.

Вопрос 4. При установке нужно обратить внимание?

Перед установкой необходимо отключить питание, убедиться, что положение установки модуля и подключение шины 1769 правильны и соответствуют требованиям параметров конфигурации оборудования последовательной связи.
