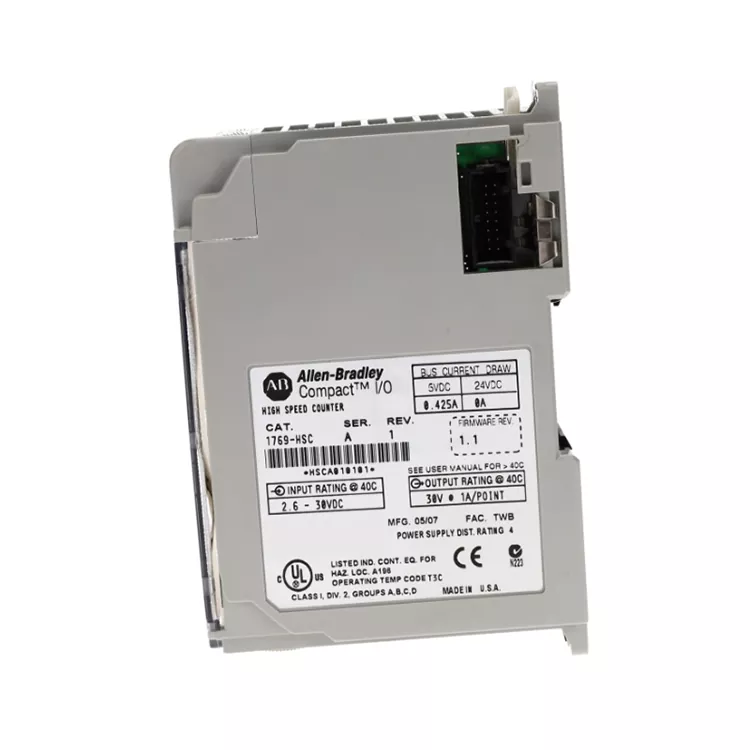

Аллен Брэдли 1769 HSC

Энкодер интерфейса Allen Bradley 1769 HSC и датчик импульсов используются для измерения скорости, измерения длины и управления положением. Они широко применяются в зарубежной упаковке, обработке материалов и автоматизированном оборудовании конвейерного типа для управления запасами. Feimu Technology, как профессиональный поставщик, работающий на зарубежных рынках, завершила сбор импульсов и полное тестирование объединительной шины для складского модуля. Это исключает устаревшие и отремонтированные товары из каналов ввода, а поступающие товары могут быть непосредственно установлены и заменены для удовлетворения потребностей в быстром ремонте на зарубежных заводах.

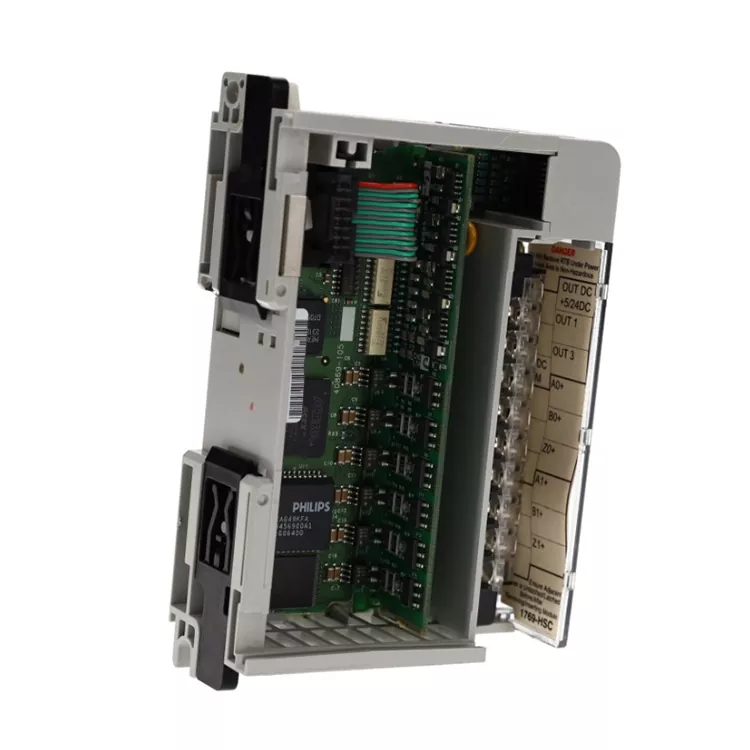

Внутренняя структура

Allen Bradley 1769 HSC — это модуль высокоскоростного счетчика серии CompactLogix 1769. Он имеет структурную конструкцию, состоящую из высокоскоростного сбора сигналов + обработки данных + внутренней связи по шине 1769, и используется для завершения сбора импульсных сигналов, обработки подсчета и обмена данными с контроллером.

1. Схема высокоскоростного входного интерфейса.

2. Высокоскоростной счетный процессор.

3. Микропроцессор/блок логики управления.

4. Блок хранения и кэширования данных.

5. Интерфейс шины 1769

6. Схема управления питанием и защиты.

Процесс обработки данных

Энкодер/импульсное оборудование → Высокоскоростной входной интерфейс → Счетный процессор → Кэш данных и диагностика → Интерфейс шины 1769 → Контроллер CompactLogix

Основное преимущество

Возможность высокоскоростного счета: возможность обработки высокоскоростных импульсных сигналов, подходит для высокоскоростного производственного оборудования.

Сбор данных в реальном времени: уменьшает задержку сканирования ПЛК, повышает точность подсчета и определения положения.

Поддержка приложений энкодеров: Может быть подключен к инкрементальным энкодерам для получения обратной связи по скорости и положению.

Снижает нагрузку на процессор: модуль самостоятельно выполняет задачи высокоскоростного подсчета, повышая скорость отклика системы.

Удобство интеграции CompactLogix: возможность установки непосредственно в систему ввода-вывода 1769, что упрощает проектирование системы.

Важные параметры

Процедура установки

1. Подтверждение системы → убедитесь, что Allen Bradley 1769 HSC совместим с системой управления CompactLogix 1769 и что контроллер поддерживает этот модуль.

2.Отключите питание → Выключите ПЛК, модуль питания и систему ввода-вывода, чтобы избежать повреждений, вызванных установкой под напряжением.

3. Определите место установки на основе плана ввода-вывода системы, установите HSC 1769 в модули ввода-вывода 1769 в указанном месте.

4. Установка модуля и выравнивание шинного разъема 1769, модуль в соседние модули, фиксация застежки карты модуля, обеспечение надежного механического соединения.

5.Местная проводка → Подключите входные сигналы, такие как энкодеры и импульсные датчики, в соответствии с типом оборудования и убедитесь, что источник питания, сигнальная линия и линия экрана подключены правильно.

6. Конфигурация программного обеспечения -> в RSLogix добавление модуля 1769-5000/Studio 5000 HSC, установка режима ввода, параметров счета и конфигурации связи.

7.Проверьте восстановление электропитания, система включена при включении диагностической информации, проверьте индикатор состояния модуля и контроллер.

8. Проверка функции → Введите импульсные сигналы и убедитесь, что значение счета, обратная связь по положению и передача данных в норме.

Почему выбирают нас

Feimu Technology поставляет снятые с производства и дефицитные запасные части для промышленных систем управления Rockwell по всему миру. Для высокоскоростных счетных модулей, таких как 1769 HSC, он строго контролирует поставку и решительно исключает отремонтированные или отремонтированные неисправные модули.

Каждая часть исходящего сигнала завершается перед модулем сбора импульсного сигнала, онлайн-измерением объединительной шины, предотвращением старения канала, подсчетом импульсов и другими рецессивными неисправностями, а также соответствующими записями испытаний.

Мы поддерживаем различные международные логистические решения и можем предоставить полный комплект документов таможенной декларации для внешней торговли.

Мы знакомы с проблемами обслуживания старого оборудования Compact I/O за рубежом и можем предоставить базовую техническую помощь, чтобы помочь клиентам быстро устранить неисправности на месте, связанные с измерением и подсчетом скорости, минимизируя время простоя оборудования и максимально сокращая производственные потери.

Часто задаваемые вопросы

Вопрос 1. Для каких типов обнаружения сигналов он в основном применяется?

Он в основном используется для импульсов энкодера, импульсов бесконтактного переключателя, сигналов измерения скорости и других высокоскоростных цифровых импульсных сигналов.

В2. В чем разница между обычным модулем ввода цифровых величин?

Обычный модуль цифрового ввода зависит от сигналов обработки цикла сканирования ПЛК, а 1769-HSC имеет независимые возможности высокоскоростной обработки счета, может быстро реагировать на высокоскоростные изменения импульсов, повышая точность подсчета.

Вопрос 3. Поддержка приложения кодировщика?

Поддерживать. Модуль может использоваться для сбора сигналов инкрементального энкодера, реализации определения положения, измерения скорости и управления движением вспомогательных функций.

Вопрос 4. Какова возможная причина ненормального подсчета?

Частота входного сигнала превышает диапазон возможностей модуля;

Ошибка подключения энкодера;

Ошибка конфигурации входного шаблона;

Плохое экранирование заземления приводит к помехам сигнала;

Параметры конфигурации ввода-вывода не совпадают.

Вопрос 5. Что делать, если ПЛК не распознается после установки?

Модуль правильно установлен на шине ввода-вывода 1769;

Добавлена ​​ли модель модуля в конфигурацию ввода-вывода контроллера;

Надежное ли автобусное соединение;

Соответствует ли версия контроллера и совместимость модуля требованиям.

Случай клиента и оценка

На зарубежном заводе технологического оборудования Allen Bradley произошел сбой модуля Allen Bradley 1769 HSC, и расчеты оборудования часто были неправильными, что вызывало частые сигналы тревоги на производственной линии. Были приобретены оригинальные модули, сертифицированные Feimu Technology, и после замены трансграничных товаров регистрация импульсов вернулась в норму, а оборудование не имело никаких нарушений счета.

Оценка клиента: его трудно найти на высокоскоростном модуле подсчета, прибытие товара напрямую может помочь нам решить, что счетное оборудование не может стать большой проблемой.
