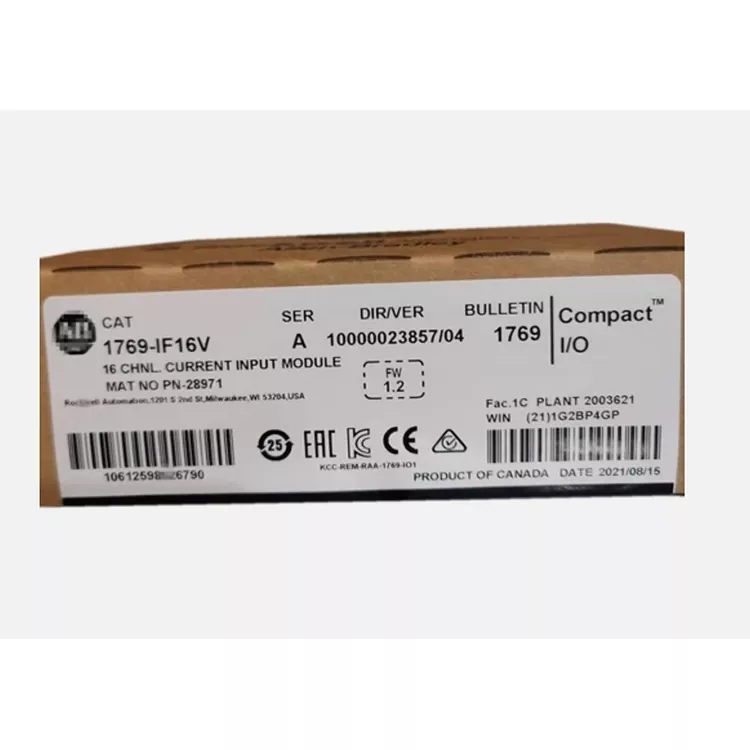

Аллен Брэдли 1769 IF16V

Allen Bradley 1769 IF16V — это 16-канальный аналоговый входной модуль напряжения, который используется для сбора сигналов напряжения датчиков и широко применяется в существующем оборудовании автоматизации в зарубежной химической промышленности, водоочистке, производстве и т. д. Как профессиональный поставщик, обслуживающий зарубежные рынки, складской модуль Feimu Technology выполняет калибровку точности всех каналов и тестирование стабильности объединительной шины; он также отфильтровывает продукты с дрейфом сигнала и выполняет ремонт оборудования или восстановление дефектных изделий. Как только продукция прибудет, ее можно будет непосредственно установить в оборудование для замены, тем самым удовлетворяя срочные потребности в техническом обслуживании зарубежных заводов.

Процесс установки

1. Проверка системы → Убедитесь, что Allen Bradley 1769 IF16V совместим с системой CompactLogix 1769 и что контроллер поддерживает этот модуль.
2. Отключите питание → Выключите питание ПЛК и системы ввода-вывода, чтобы избежать повреждения оборудования, вызванного установкой под напряжением.

3. Определите место установки → В соответствии с планом конфигурации ввода-вывода установите модуль в указанном месте группы модулей ввода-вывода 1769.

4. Установка модуля → Совместите разъем шины 1769, вставьте модуль и зафиксируйте застежку, чтобы убедиться, что модуль надежно зафиксирован.
5. Сигнальная проводка для подключения аналогового входного сигнала напряжения в соответствии с определением клеммы и подтверждение правильности экранирования и заземления сигнала.
6. Конфигурация программного обеспечения → Добавьте 1769-IF16V в RSLogix 5000/Studio 5000 и установите входной диапазон, параметры фильтра и конфигурацию канала.
7. Проверка включения → Восстановите электропитание системы, проверьте индикатор состояния модуля и диагностическую информацию контроллера.
8. Подайте сигнал и проверьте стандартный входной сигнал напряжения, убедитесь, что считанные значения ПЛК соответствуют фактическим входным сигналам, завершите отладку.

Основные сильные стороны

16-канальный вход высокой плотности: один модуль может собирать многоканальный аналоговый сигнал напряжения, экономя место в шкафу управления.
Высокоточное преобразование сигнала: технология аналого-цифрового преобразования Sigma-Delta повышает стабильность сбора данных.
Поддержка нескольких диапазонов напряжения: подходит для различных типов датчиков и полевых приборов.
Сильная защита от помех: поддержка функций входной фильтрации и диагностики, повышение надежности промышленной среды.
Удобство интеграции CompactLogix: прямой доступ к системе ввода-вывода 1769, упрощенная конструкция системы.

Важные параметры

Почему выбирают нас

Feimu Technology поставляет дефицитные запасные части для промышленных систем управления, снятые с производства Rockwell, по всему миру. Он строго контролирует источники питания для модуля аналогового ввода Allen Bradley 1769 IF16V и исключает необходимость ремонта и восстановления деталей с точным затуханием и неисправностями каналов. Прежде чем каждый модуль будет отправлен со склада, выполняется многоканальная прецизионная проверка и онлайн-тестирование объединительной платы, чтобы избежать скрытых ошибок, таких как аналоговый дрейф и неточное считывание, а также выдаются протоколы испытаний. Поддержка различных международных логистических операций, возможность оформления полного комплекта документов таможенной декларации внешней торговли. Знакомство с зарубежным компактным обслуживанием (ввод-вывод и старое оборудование), может стать основой для технической помощи, быстрой обработки нештатных проблем с аналоговым сбором, сокращения незапланированных простоев, приведших к производственным потерям.

Области применения

1. Управление производственными процессами

Собирайте сигналы напряжения от датчиков давления, температуры, уровня жидкости и других датчиков;

Используется для мониторинга производственного процесса в режиме реального времени.

2. Автоматизированные производственные линии.

Аналоговая обратная связь датчика сбора данных;

Реализуйте обнаружение состояния оборудования и управление с обратной связью.

3. Система мониторинга оборудования

Мониторинг двигателя, источника питания, параметров моделирования вибрации, таких как;

Повысить эффективность обслуживания оборудования.

4. Система энергоменеджмента

Сбор аналоговых сигналов, связанных с напряжением и мощностью;

Используется для анализа данных и управления оптимизацией.

5. Машиностроительное оборудование

Используется для ЧПУ, роботов, испытательного оборудования и других аналоговых величин.

Случай клиента и оценка

Модуль 1769 IF16V зарубежной водоочистной станции имеет дрейф показаний канала, искажение данных датчиков, а параметры процесса невозможно контролировать нормально. Клиент приобрел сертифицированный оригинальный модуль у Feimu Technology, и была осуществлена ​​трансграничная доставка для замены. Все собранные по аналоговым каналам данные восстановили точность и стабильность, а оборудование возобновило нормальную работу.

Оценка клиента: Найти исправный аналоговый количественный модуль непросто. Получение его непосредственно для установки решило для нас сложную проблему сноса данных.

Часто задаваемые вопросы

Вопрос 1. Каковы могут быть причины нестабильного входного сигнала?

В линии аналогового сигнала не используется экранированный провод;

Плохое заземление;

Неправильная конфигурация входного диапазона;

На объекте существуют электромагнитные помехи от двигателей, преобразователей частоты и т. д.;

Выходной сигнал датчика нестабилен.

В2. Как справиться с тем, что ПЛК не может распознать?

Правильно ли установлен Allen Bradley 1769 IF16V?

Нормально ли соединение с шиной 1769;

Правильно ли настроена конфигурация модуля в Studio 5000/RSLogix 5000;

Совместима ли прошивка контроллера.

Вопрос 3. Как повысить точность измерений?

Используйте стабильный источник сигнала на месте;

Правильно установите диапазон ввода;

Разумно установить параметры входной фильтрации;

Хорошо поработайте над экранированием и заземлением сигнальной линии.

Вопрос 4. Какие устройства можно подключить?

Промышленное оборудование, к которому можно подключать сигналы выходного напряжения, например:

Датчик давления;

Датчик уровня жидкости

Датчик температуры;

Датчик положения;

Измерительный инструмент.

Вопрос 5. Каковы общие неисправности?

Нет входного сигнала в канале;

Большое отклонение показаний значений;

Колебание входного значения;

Сбой связи модуля;

Ошибка конфигурации канала.
