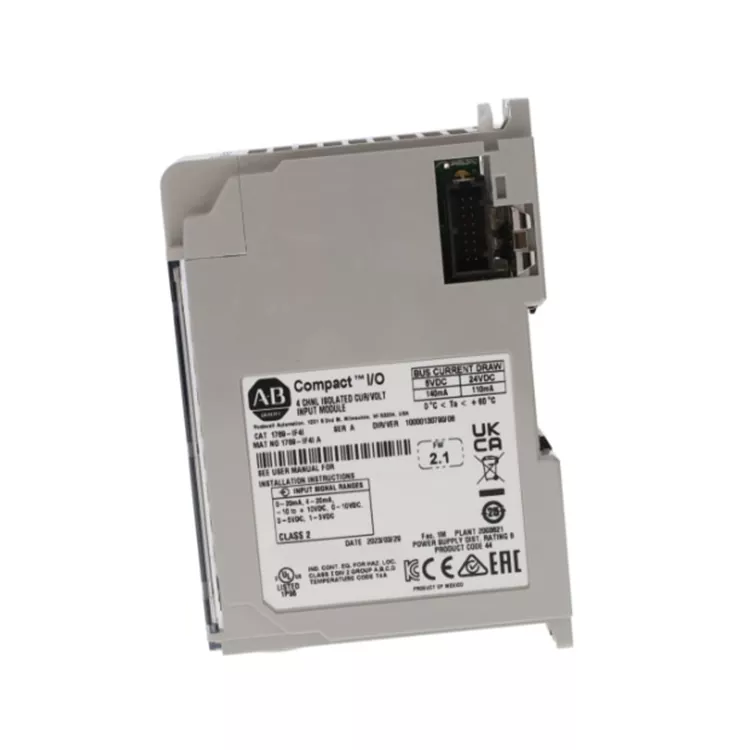

Аллен Брэдли 1769 IF4I

Allen Bradley 1769 IF4I — это 4-канальный модуль аналогового ввода токового типа, который принимает сигналы датчиков 4–20 мА. Он в основном используется для сбора сигналов об уровне жидкости, давлении и расходе и широко используется в зарубежном оборудовании для очистки воды, химической промышленности и производстве устаревшего оборудования для автоматизации. Feimu Technology, как профессиональный поставщик, ориентированный на зарубежные рынки, проводит тесты на точность выборки на каждом канале модуля, выполняет онлайн-обнаружение объединительной шины, отсеивает неисправные продукты с дрейфом каналов и те, которые требуют обслуживания или ремонта, а также обеспечивает прямую замену по прибытии для удовлетворения срочных потребностей в ремонте зарубежных заводов.

Процесс установки:

1. Подтверждение системы

Подтвердите совместимость Allen Bradley 1769 IF4I с системой управления CompactLogix 1769 и требования к конфигурации ввода-вывода.

2. Отключите питание.

Отключите источник питания, ПЛК и систему ввода-вывода, чтобы избежать повреждения электроустановочного оборудования.

3. Определите место установки

В соответствии с планированием системы управления модуль устанавливается в группу модулей ввода-вывода 1769.

4. Модуль установлен

Совместите разъем шины 1769, вставьте модуль в соседний модуль и зафиксируйте застежку, чтобы убедиться в надежности соединения.

5. Сигнальная проводка

Подключите сцену в соответствии с определением токового сигнала клеммы 4 ~ 20 мА / 0 ~ 20 мА, убедитесь, что полярность и заземление экрана правильные.

6. Конфигурация программного обеспечения

Добавьте 1769 IF4I в RSLogix 5000/Studio 5000 и установите диапазон ввода, параметры канала и настройки фильтра.

7. Включение системы

Восстановите электропитание, проверьте индикаторы состояния модуля и диагностическую информацию контроллера.

8. Проверка сигнала

Считайте значение стандартного входного токового сигнала, подтвердите, что ПЛК соответствует фактическому входному сигналу, завершите отладку.

Основные преимущества

Высокоточный аналоговый сбор: поддержка широко используемых промышленных сигналов тока 4 ~ 20 мА, повышение стабильности измерений.

4-канальный независимый вход: одновременно отвечает требованиям мониторинга нескольких устройств и нескольких параметров.

Сильная защита от помех: подходит для сложной электрической среды на промышленной площадке.

Гибкая конфигурация: поддержка различных настроек входного диапазона для облегчения системной интеграции.

Бесшовное соединение CompactLogix: устанавливается непосредственно в системы ввода-вывода 1769, что упрощает проводку.

Ключевые параметры

Почему выбирают нас

Feimu Technology поставляет на мировой рынок редкие запасные части для промышленных систем управления, снятые с производства Rockwell. Он строго выбирает источники питания для модулей аналоговых величин тока Allen Bradley 1769 IF4I, исключая отремонтированные и отремонтированные модули с затуханием выборки или дефектами каналов. Перед отправкой каждого модуля выполняются все проверки точности каналов и тесты стабильности объединительной платы, чтобы избежать скрытых ошибок, таких как дрейф считывания и ненормальный сбор данных. Предоставляются полные протоколы испытаний. Он поддерживает различные международные логистические решения и может предоставить полный комплект внешнеторговых таможенных документов. Зная о трудностях обслуживания старого оборудования Compact I/O за рубежом, он может предложить базовую техническую помощь для решения проблем на месте, связанных со сбором аналоговых данных, и сокращения производственных потерь, вызванных незапланированными простоями.

Часто задаваемые вопросы

Вопрос 1. Какие устройства можно подключить?

Датчики давления;

Расходомеры;

Датчики уровня;

Датчики температуры;

Промышленные приборы обнаружения и другие устройства, выдающие сигналы тока.

В2. Каковы причины неправильного считывания сигналов 4–20 мА?

Обратное подключение сигнальной линии;

Ненормальное питание датчика;

Неправильная настройка входного диапазона;

Ослабленные клеммы подключения;

Электромагнитные помехи.

Вопрос 3. Как действовать, если ПЛК не может распознать?

Проверьте правильность установки модуля;

Убедитесь, что соединение с шиной 1769 нормальное;

Проверьте конфигурацию Studio 5000/RSLogix 5000;

Просмотрите информацию о неисправности контроллера.

Вопрос 4. Как повысить точность измерений?

Используйте стабильный источник сигнала 4–20 мА;

Правильно установите диапазон ввода;

Используйте экранированные кабели;

Хорошо поработайте над заземлением на месте;

Настройте параметры фильтрации в соответствии с требованиями на месте.

Вопрос 5. Требуется ли отдельный источник питания?

Модуль питается от объединительной платы системы CompactLogix 1769. Аналоговые сигналы на месте должны обеспечиваться внешним оборудованием.

Области применения

1. Система управления технологическими процессами

Сбор сигналов давления, расхода и уровня;

Мониторинг производственного процесса в режиме реального времени.

2. Автоматизированная производственная линия.

Сбор сигналов обратной связи датчиков;

Используется для определения состояния оборудования и управления с обратной связью.

3. Водоочистка и энергетика

Мониторинг давления, расхода и электрических параметров;

Реализация автоматизированного управления.

4. Механическое оборудование

Сбор сигналов датчиков температуры и давления;

Используется для анализа состояния работы оборудования.

5. Проект промышленной реконструкции

Замена старых модулей аналогового ввода;

Улучшение возможностей сбора данных системы CompactLogix.

Кейсы и отзывы клиентов

Отбор проб модуля IF4I Allen Bradley 1769 на зарубежном заводе химической воды показал отклонения, нестабильное считывание данных о расходе и уровне, а также неспособность нормально выполнять регулирование процесса. Заказчик приобрел квалифицированный оригинальный модуль у Faimu Technology, осуществил трансграничную доставку и замену. Выборка каждого канала стала точной и стабильной, а оборудование возобновило нормальную работу.

Отзыв клиента: Очень сложно найти модуль аналогового измерения тока хорошего качества. Получив его, мы сразу установили и использовали его, что помогло нам решить проблему неточной выборки данных.
