Аллен Брэдли 1769 IQ32

Allen Bradley 1769 IQ32 — это 32-точечный модуль цифрового ввода постоянного тока высокой плотности. Он подходит для сбора сигналов бесконтактных переключателей и фотоэлектрических датчиков в крупномасштабных приложениях и широко используется на зарубежных сборочных линиях автомобилей, транспортировке материалов и автоматизированных производственных линиях. Feimu Technology принимает активное участие в зарубежной сфере промышленного контроля и является надежным глобальным поставщиком запасных частей.

Все входящие модули проходят последовательное обнаружение сигнала канала и онлайн-тестирование объединительной шины. Все неисправные изделия с повреждением каналов, скрытым старением или ремонтным восстановлением строго отсеиваются. По прибытии нет необходимости в дополнительной отладке, их можно напрямую устанавливать и заменять, что полностью соответствует требованиям зарубежных заводов к аварийному обслуживанию и быстрому возобновлению производства.



Основное преимущество

32-точечный вход высокой плотности: один модуль может собирать больше сигналов на месте, сокращая количество модулей и пространство для установки.
Экономия места в шкафу управления: подходит для оборудования автоматизации с большим количеством точек ввода-вывода.
Стабильная и надежная работа: конструкция промышленного класса, подходящая для длительной непрерывной эксплуатации.
Совместимость с системой CompactLogix: Может быть напрямую интегрирован в архитектуру ввода-вывода 1769.
Простое обслуживание: модульная структура, облегчающая замену и расширение.



Процедура обработки данных

Входной сигнал 24 В постоянного тока на месте → интерфейс входной клеммы → схема защиты/фильтрации → схема фотоэлектрической изоляции → блок определения состояния входа → модуль обработки данных → интерфейс шины 1769 → контроллер CompactLogix

Важные параметры



Параметр	Спецификация
Модель	1769 IQ32
Ряд	КомпактЛогикс 1769
Тип продукта	Модуль цифрового ввода постоянного тока
Тип входа	Цифровой вход постоянного тока
Количество входов	32 очка
Номинальное входное напряжение	24 В постоянного тока
Диапазон рабочего напряжения	10~30 В постоянного тока
Входной ток	Прибл. 4,3 мА при 24 В постоянного тока
Время задержки входа	Прибл. 8 мс (ВКЛ/ВЫКЛ)
Напряжение изоляции	75 В постоянного тока (непрерывная изоляция)
Система ввода/вывода	1769 Компактный ввод-вывод
Потребляемая мощность	Прибл. 115 мА при 5,1 В постоянного тока
Способ установки	Монтаж на DIN-рейку или панель
Метод связи	Через компактную шину ввода-вывода 1769

Почему выбирают нас

В то время как большинство поставщиков на рынке выполняют только простую сортировку по внешнему виду, Feimu Technology, как глобальный поставщик снятых с производства запасных частей AB, установила эксклюзивные стандарты тестирования для модулей ввода высокой плотности, таких как Allen Bradley 1769 IQ32.

Устраняем восстановленные и отремонтированные детали с каналами старения или неисправными точками. Прежде чем каждый модуль покинет склад, мы завершаем проверку объединительной шины и проводим поэтапное тестирование при включении питания по 32 каналам, чтобы предотвратить частые опасности на месте, такие как потеря сигнала и не отвечающие точки. Мы также предоставляем полные протоколы испытаний товара. Он совместим с процессами закупок за рубежом, поддерживает несколько каналов международных перевозок и может предоставить полный набор документов таможенной декларации.

Мы углубили техническое обслуживание устаревшей системы Compact I/O и можем предоставить базовую техническую информацию, которая поможет клиентам быстро устранять сбои цифрового входного сигнала, максимально сводя к минимуму потери из-за незапланированных простоев.



Часто задаваемые вопросы

Вопрос 1. Какие локальные устройства можно подключить?

Фотоэлектрические датчики;
Бесконтактные переключатели;
Концевые выключатели;
Кнопочные переключатели;
Релейные выходные устройства;
Сигналы обратной связи о работе оборудования.

В2. Как справиться с ненормальным состоянием точки входа?

Проверьте источник питания 24 В постоянного тока на месте;
Подтвердите правильность подключения входных клемм;
Проверьте состояние выхода датчика;
Проверьте общее клеммное соединение;
Устраните электромагнитные помехи на объекте.

Вопрос 3. Как решить, если ПЛК не может распознать?

Подтвердите правильность положения установки модуля;
Проверьте соединение шины 1769;
Проверьте конфигурацию модуля Studio 5000/RSLogix 5000;
Просмотрите диагностическую информацию контроллера.

Вопрос 4. Поддерживает ли он высокоскоростной ввод?

1769 IQ32 в основном используется для сбора цифровых входных данных общего назначения. Если требуются приложения для высокоскоростного импульсного счета или высокоскоростного счета, следует выбрать специальный высокоскоростной модуль ввода.

Вопрос 5. Как улучшить стабильность системы?

Используйте стабильный источник питания 24 В постоянного тока;
Держите линии входного сигнала подальше от силовых кабелей;
Хорошо поработайте над заземлением и экранированием;
Регулярно проверяйте герметичность клемм.

После получения товара решение о подлинности

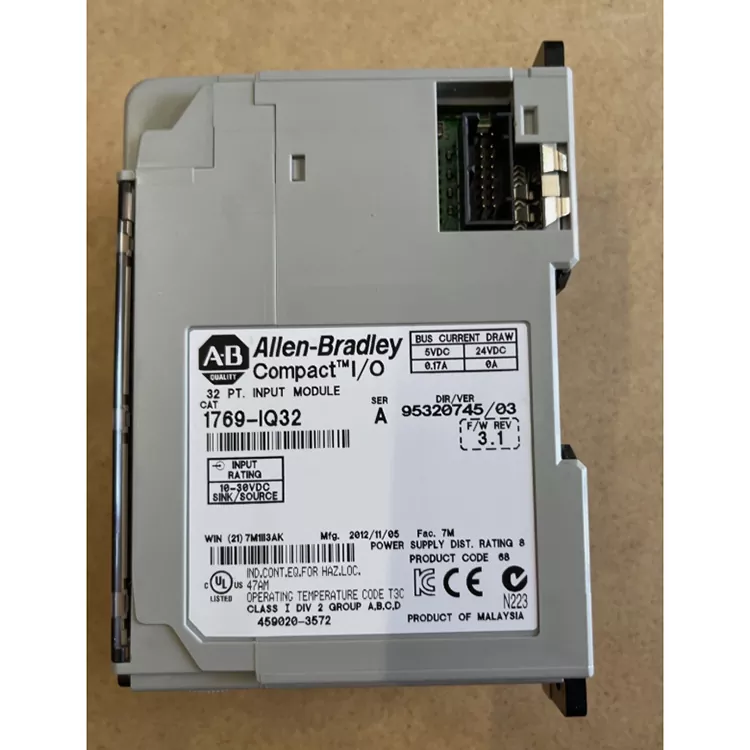

Проверка этикетки:
Убедитесь, что модель 1769 IQ32, идентификационный номер Allen Bradley, серийный номер, номер продукта и информация о партии ясны и полны. Официальные данные показывают, что модель представляет собой 32-точечный модуль цифрового ввода 24 В постоянного тока, который можно использовать в качестве основы для проверки параметров.
Проверка внешнего вида:
Проверьте, находятся ли корпус Allen Bradley 1769 IQ32, крышка клемм, застежки и винты в хорошем состоянии, а также нет ли следов разборки, ремонта, удаления или явного износа.
Интерфейс для проверки:

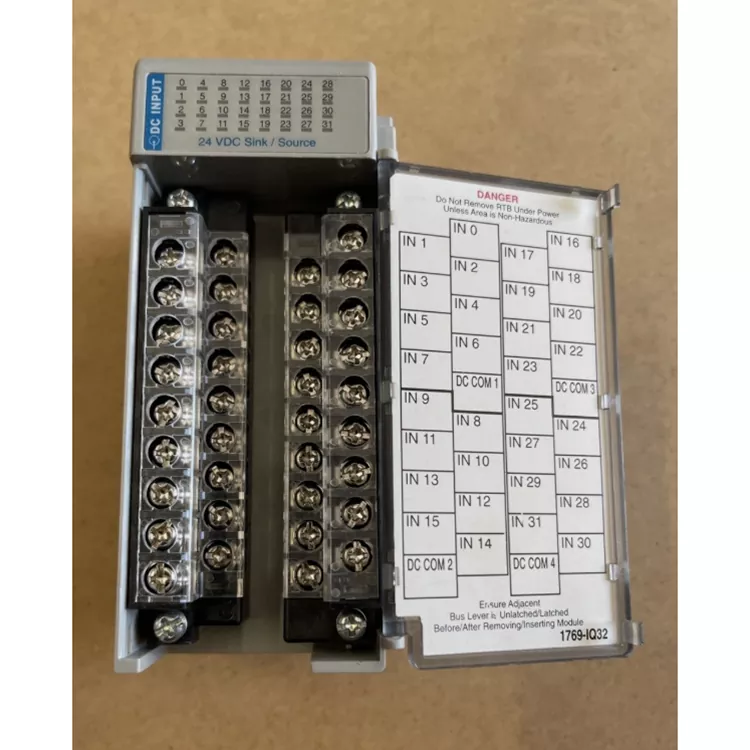

Проверьте интерфейс подключения шины 1769, клемма в порядке, без окисления, деформации или повреждений.
Параметр для проверки:
Подтверждено: ввод 32 точек; Тип входа 24 В постоянного тока; Диапазон входного напряжения составляет около 10 ~ 30 В постоянного тока; Внешний вид, размеры и расположение терминала соответствуют официальным данным.
Компьютерный тест:
При установке системы CompactLogix можно идентифицировать модуль ПЛК, и поточечная проверка входного сигнала является нормальной.
Хранение данных
Сохраняйте фотографии продуктов, фотографии этикеток, протоколы испытаний и заводскую информацию для дальнейшего использования.
