Традиционные шкафы централизованного управления требуют длинных кабелей и большого расхода материалов, что затрудняет размещение большого количества модулей сбора сигналов в компактных корпусах. Стандартным модулям ввода часто не хватает надежной защиты от джиттера, что приводит к срабатыванию ложного сигнала и логическим ошибкам. Используя распределенную архитектуру POINT I/O, Allen Bradley 1734-IB8K можно устанавливать рядом с оборудованием, чтобы минимизировать длину проводки. Его 8-канальная конструкция с высокой плотностью размещения экономит место для монтажа, а задержка устранения дребезга 0,5 мс отфильтровывает переходные шумы, обеспечивая целостность сигнала во время передачи в ПЛК и предотвращая аномалии системной логики, вызванные потерей сигнала.
Имея почти двадцатилетний опыт экспорта запасных частей для систем промышленного контроля, компания Feimu Technology специализируется на поставке оригинальных, невосстановленных модулей. Мы используем стандартизированные процедуры входящего и исходящего тестирования, а также 12-часовой механизм реагирования технической поддержки, предлагая универсальное решение для задач, начиная от выбора модели и ввода в эксплуатацию до складирования запасов и проверки подлинности.
1. Входной ток, совместимый с полевыми устройствами PNP.

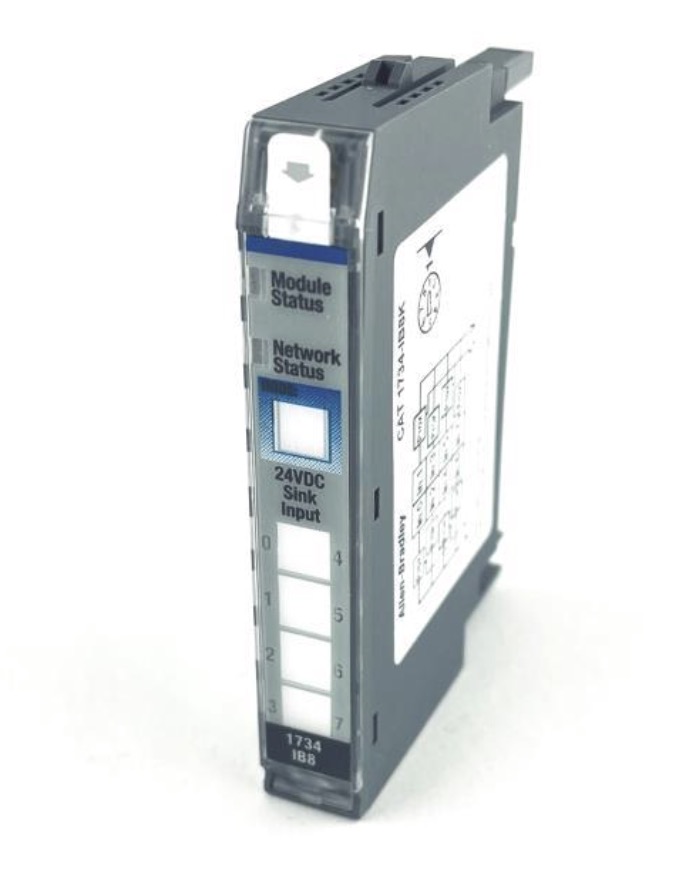

1734-IB8K — модуль ввода со стоком; входная цепь подключается к отрицательной клемме постоянного тока. Для этого требуются датчики PNP или кнопочные переключатели в полевых условиях, где внешнее устройство подает сигнал положительного напряжения на входные клеммы модуля. Он совместим с основными промышленными датчиками постоянного тока 24 В. Он несовместим с устройствами NPN; мы можем помочь в проверке типов оборудования на этапе выбора, чтобы предотвратить неправильные покупки.
2. Задержка устранения дребезга 0,5 мс для фильтрации импульсов помех.
Модуль имеет минимальную задержку устранения дребезга 0,5 мс; мгновенные шумовые импульсы длительностью менее 0,5 мс автоматически подавляются. Переходные ложные сигналы, вызванные вибрацией цеха или помехами в кабелях, не распознаются ПЛК, тем самым снижается вероятность сбоев программы на аппаратном уровне без необходимости использования дополнительного кода фильтрации, который потреблял бы ресурсы контроллера.
3. Нет встроенной функции аппаратного подсчета.
Сам модуль не содержит аппаратного счетчика и предназначен исключительно для сбора цифровых сигналов. Если требуется высокоскоростной подсчет импульсов или измерение частоты, соответствующие вычисления необходимо запрограммировать в контроллере ControlLogix или CompactLogix; для нужд высокочастотного подсчета мы можем порекомендовать специальный счетный модуль.
4. Быстрая сборка с помощью зажима на DIN-рейке.

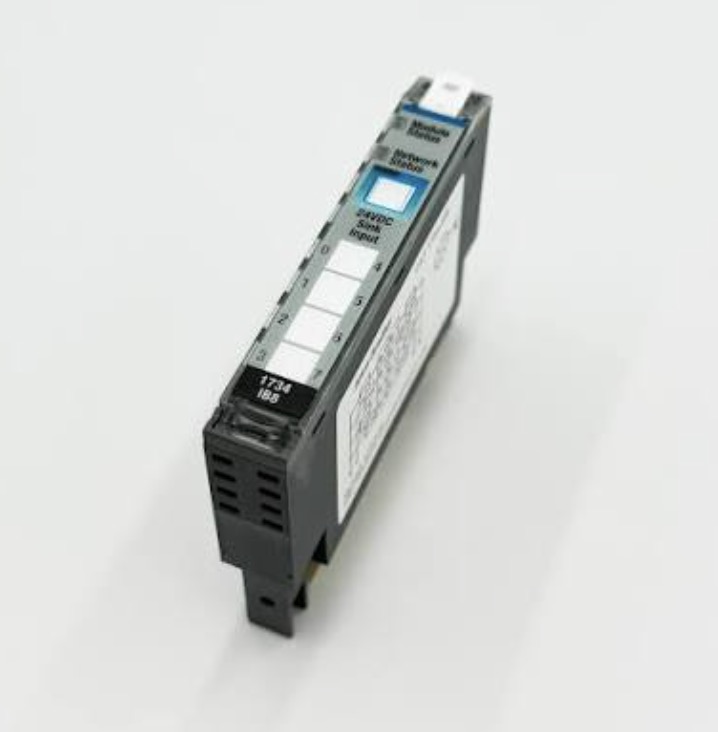

В нем используется стандартный метод монтажа на DIN-рейке и имеется съемный RTB (съемный клеммный блок) для проводки. Устройство компактно и легко, занимает минимальное пространство в стойке, что делает его идеальным для ограниченного пространства в настенных электрических шкафах или удаленных станциях, установленных сбоку от оборудования.
5. Стандартные параметры энергопотребления объединительной платы
При питании от объединительной платы POINTBus (5 В постоянного тока) модуль потребляет рабочий ток 75 мА. Это значение можно использовать непосредственно при планировании мощности всей удаленной станции, помогая предотвратить перегрузки по питанию объединительной платы или прерывания связи, вызванные объединением нескольких модулей в стек.
| Атрибут | Спецификация |
| Серия продуктов | ТОЧКА ВВОДА/ВЫВОДА |
| Тип модуля | Модуль цифрового ввода |
| Количество входов | 8 баллов |
| Тип входа | Входной приемник постоянного тока |
| Номинальное входное напряжение | 24 В постоянного тока |
| Диапазон напряжения | Примерно от 10 до 28,8 В постоянного тока |
| Входной ток | Примерно от 2 до 5 мА |
| Входная задержка | 0,5 мс (аппаратно + программное обеспечение регулируется) |
| Ток шины POINT | 75 мА при 5 В постоянного тока |
| Рабочая температура | от -20 до 55 ℃ |
| Способ установки | DIN-рейка |
| Тип защиты | Конформное покрытие |
| Вес модуля | Примерно 32 г |
| Размеры (В×Ш×Г) | Примерно 56×12×75,5 мм. |
1. Полная совместимость с аксессуарами POINT I/O.
Allen Bradley 1734-IB8K является частью комплексной линейки продуктов POINT I/O и может быть сопряжен с такими адаптерами, как 1734-APB (DeviceNet) или 1734-EPN (EtherNet/IP), для формирования удаленных станций, использующих объединительную шину для обмена данными между модулями.
2. Полная совместимость с основными контроллерами Logix.
После настройки сети она легко взаимодействует со всем спектром ПЛК ControlLogix и CompactLogix. Конфигурация программного обеспечения распознает модуль без необходимости использования дополнительных плагинов, что позволяет немедленно развертывать его как в новых проектах, так и в расширении мощности или модернизации существующего оборудования.
3. Стандартная схема развертывания удаленного ввода-вывода
Система распределенной связи состоит из четырех уровней: шкаф центрального управления ПЛК → промышленная кабельная система EtherNet/IP → удаленные подстанции POINT I/O, расположенные рядом с оборудованием → модули 1734-IB8K для сбора сигналов полевых переключателей. Размещение точек ввода-вывода рядом с производственным оборудованием значительно сокращает прокладку кабелей на большие расстояния, тем самым снижая затраты на рабочую силу и материалы, связанные с проводкой.
4. Модульная конструкция упрощает будущую модернизацию
В отличие от монолитных крупногабаритных стоек ввода-вывода, отказ одного модуля требует замены только этого конкретного модуля, а не демонтажа всей подстанции. Это значительно сокращает время простоев на техническое обслуживание, удовлетворяя эксплуатационные потребности непрерывных производственных линий.
1.1. Подключите положительную клемму 24 В постоянного тока к общей клемме источника питания датчика;
1.2. Подключите положительный выходной сигнал датчика к соответствующему входному каналу (от IN0 до IN7);
1.3. Подключите отрицательную общую клемму датчика к общей клемме DC COM модуля;
1.4. Поддерживает только стандартные сенсорные устройства с напряжением 24 В постоянного тока; Датчики низкого напряжения 12 В не могут быть распознаны или прочитаны модулем.
Совместимые сечения проводов варьируются от 0,5 мм² до 1,5 мм² (что эквивалентно 22–16AWG); требуется одинаковая длина зачистки 8 мм — недостаточная длина приводит к плохому контакту, а чрезмерная длина может привести к короткому замыканию соседних клемм.
3. Общие оповещения об ошибках проводки
Наиболее частой проблемой является перепутанная полярность выхода датчика, из-за которой модуль не может распознавать входные сигналы и из-за чего индикаторы каналов не горят. Модели устройств должны быть предоставлены во время закупок, чтобы технические специалисты могли заранее проверить типы PNP/NPN; предоставление справочных схем при монтаже проводки на месте помогает свести к минимуму доработки во время ввода в эксплуатацию.
1. Обнаружение смещения оборудования для транспортировки материалов
Несколько модулей 1734-IB8K можно установить в компактные боковые шкафы управления для получения сигналов от бесконтактных датчиков «материал на месте». Высокоплотная 8-канальная компоновка исключает необходимость расширения шкафа, обеспечивая при этом обратную связь в режиме реального времени о состоянии транспортировки материала, обеспечивая стабильную логику сортировки на производственной линии.
2. Малосерийное упаковочное оборудование: подсчет и сбор данных с датчиков.
Сопряжение с датчиками счета PNP на месте для фильтрации импульсов переходного шума, вызванных механической вибрацией, обеспечивая точную регистрацию количества продуктов. Задержка устранения дребезга 0,5 мс предотвращает двойной учет, тем самым снижая количество дефектных упакованных продуктов.
3. Консоль оператора: централизованный сбор сигналов для кнопок управления.
Кнопки запуска/останова, сброса и аварийной остановки с главной консоли управления подключены непосредственно к модулю. Распределенные подстанции размещаются локально, что исключает необходимость прокладки десятков длинных кабелей обратно к центральному шкафу управления; это обеспечивает аккуратную внутреннюю проводку шкафа и облегчает будущие проверки.
1. Горит зеленым: питание объединительной платы в норме, связь между модулями распознается без проблем; никаких действий не требуется.
2. Полностью выключен: питание объединительной платы подстанции отключено или разъем шины имеет плохой контакт; проверьте контакты блока питания и объединительной платы.
3. Горит красным: повреждение оборудования или несоответствие параметров конфигурации программного обеспечения; если ошибка сохраняется после повторной загрузки конфигурации, замените блок.
1. Горит зеленым: на входной разъем поступает сигнал постоянного тока >10 В; переключатель/датчик находится в состоянии «ВКЛ.».
2. Остается выключенным: входное напряжение <3 В постоянного тока (нет действительного сигнала); проверьте датчик и соединения проводки.
1. Автоматическое сканирование и идентификация модулей.
Щелкните правой кнопкой мыши соответствующий сетевой адаптер POINT I/O в дереве оборудования программного обеспечения и выберите «Обнаружить модули»; программа автоматически идентифицирует подключенный 1734-IB8K и добавляет его одним щелчком мыши.
2. Добавление модуля вручную
В каталоге оборудования перейдите к пункту 1734 POINT I/O → Цифровой вход; выберите модель 1734-IB8K и вручную подключите ее к соответствующему адаптеру, затем перед сохранением введите адрес подстанции и параметры слота объединительной платы.
3. Техническая поддержка и вопросы и ответы
Если во время настройки возникают такие проблемы, как сбои сканирования, отсутствие данных о канале или всплывающие окна с ошибками, просто отправьте снимок экрана программного обеспечения и список оборудования подстанции; наш технический персонал предоставит решение в течение 12 часов.
1. Проверка корпуса и этикетки
Оригинальный корпус модуля имеет стандартную серо-белую отделку POINT I/O, равномерный цвет, отсутствие выцветания или дешевый глянцевый блеск, типичный для некачественного пластика. На этикетке модели использована высокотемпературная перманентная печать; текст «1734-IB8K» четкий и полный, тогда как поддельные этикетки часто имеют размытый текст и края, которые легко отслаиваются или поднимаются.
2. Проверка клеммного блока и разъема объединительной платы.
Входящий в комплект RTB (съемный клеммный блок) изготовлен из настоящего жесткого серого пластика и подключается плавно, без залипания. На объединительной шине имеются утолщенные позолоченные прямые контакты, расположенные аккуратно, без изгибов и пятен окисления, тогда как в подделках часто используются луженые контакты, которые склонны к плохому контакту при длительной эксплуатации.
3. Проверка конформного покрытия печатной платы
Оригинальные печатные платы полностью покрыты защитным конформным покрытием (влаго- и пыленепроницаемым), которое замедляет старение схемы во влажной или пыльной среде. В большинстве поддельных модулей это покрытие отсутствует, что приводит к утечкам в цепи или дрейфу сигнала даже после кратковременного воздействия влаги.
4. Идентификация по весу
Существует заметная разница в весе между оригинальными устройствами и подделками той же модели. Если после установки вы столкнулись с неверными показаниями каналов или ненормальным поведением светового индикатора, сфотографируйте контакты передней, задней и объединительной платы устройства и отправьте их нам для проверки подлинности.
Каждое устройство Allen Bradley 1734-IB8K перед отправкой со склада проходит комплексную ручную проверку; непроверенные модули никогда не поставляются напрямую. Полные этапы проверки следующие:
1. Первоначальный визуальный осмотр
Проверьте цвет корпуса и четкость этикетки; проверьте контакты объединительной шины на предмет изгиба или ударного повреждения; Убедитесь, что на клеммной колодке нет трещин, а механизм блокировки не поврежден.
2. Тест связи объединительной платы
Подключите модуль к стандартной испытательной станции POINT I/O и включите его с помощью соответствующего адаптера; убедитесь, что программное обеспечение правильно идентифицирует оборудование и что нет ошибок связи.
3. Полный тест сигнала для всех восьми каналов.
Используйте стандартный источник сигнала 24 В постоянного тока для последовательного запуска каналов IN0–IN7; убедитесь, что прием сигнала (состояние включения/выключения) является нормальным для каждого канала и что нет никаких единичных сбоев.
4. Проверка параметров устранения дребезга и задержки
Приборное тестирование задержки входного ответа подтверждает, что значение аппаратного устранения дребезга остается стабильным в пределах стандартного диапазона 0,5 мс без дрейфа параметров.
5. Проверка индикатора канала.
Каждый входной сигнал запускается индивидуально для проверки соответствия логики светодиодов каждого канала стандартам OEM, что гарантирует отсутствие поврежденных или нефункциональных световых индикаторов.
6. Защитная упаковка и герметизация.
По завершении испытаний устройство помещается в изготовленный по индивидуальному заказу утолщенный антистатический пакет, а затем в пятислойную коробку с защитной пенопластовой прокладкой; наклеиваются этикетки с указанием серийного номера модуля и даты испытаний.
1. Известный и надежный поставщик оригинальных запасных частей для промышленных систем управления.
Основанная в Цзянмэнь, провинция Гуандун, в 2005 году, компания постоянно поставляет оригинальные компоненты промышленного контроля от Rockwell, Siemens, GE и Schneider клиентам в более чем тридцати странах. Мы занимаемся исключительно оригинальной OEM-продукцией, никогда не продаем отремонтированные, модифицированные или контрафактные модули, и поддерживаем полную отслеживаемость нашей цепочки поставок.
2. Выделенный запас серии POINT I/O
Имея более чем десятилетнюю специализацию на линейке продуктов POINT I/O, мы поддерживаем достаточный запас распространенных модулей цифрового ввода/вывода и аналоговых модулей сбора данных. Для заводов, столкнувшихся с неожиданным простоем оборудования и требующим срочной замены, мы можем проверить наличие на складе и организовать отгрузку в тот же день, сводя к минимуму простои производственной линии.
3. Комплексная техническая поддержка
Наша команда имеет большой опыт работы с проектами распределенных систем POINT I/O, помогая клиентам с выбором модели, подборкой электрических схем, корректировкой конфигурации Studio 5000 и диагностикой неисправностей. Мы даем ответы на технические запросы в течение 12 часов и полные ответы на коммерческие предложения в течение 24 часов.
4. Комплексная поставка совместимых аксессуаров.
Приобретая 1734-IB8K, вы можете одновременно приобрести соответствующие клеммные базы RTB, сетевые адаптеры EtherNet/IP или DeviceNet, а также аксессуары для DIN-рейки. Нет необходимости обращаться к нескольким поставщикам; мы поставляем полный комплект оборудования для удаленной станции в одном заказе.
О: Суффикс «К» указывает на то, что модуль прошел сертификацию соответствия для определенных регионов. Его основные электрические параметры, характеристики каналов и конфигурация программного обеспечения идентичны стандартной версии; они взаимозаменяемы в полевых условиях, не требуя внесения изменений в программу.
О: Да, он полностью поддерживается. Подключив ПЛК центрального управления к полевой станции ввода-вывода POINT через промышленный кабель EtherNet/IP, 1734-IB8K можно установить рядом с оборудованием для локального сбора дискретных сигналов, что значительно снижает затраты на проводку.
О: При питании от объединительной платы POINTBus (5 В постоянного тока) рабочий ток модуля составляет 75 мА; этот показатель можно использовать непосредственно при расчете мощности многомодульных станций.
Ответ: Отказ одного канала может поставить под угрозу качество изоляции сигнала в группе и создать такие риски, как короткое замыкание или перекрестные помехи в сигнале. Продолжение работы с неисправным каналом не рекомендуется; замена блока на новый модуль обеспечивает долговременную стабильность всей системы.
