Как Allen Bradley 2711P-T6C20D может улучшить управление промышленным ЧМИ и обзорность машины

Краткое содержание статьи:Промышленная автоматизация зависит от надежных человеко-машинных интерфейсов, которые позволяют операторам контролировать оборудование, управлять параметрами процесса, реагировать на сигналы тревоги и эффективно взаимодействовать с системами управления. Будучи практичным сенсорным терминалом PanelView Plus 600,Аллен Брэдли 2711P-T6C20Dсочетает в себе цветной дисплей, сенсорное управление, возможности Ethernet и последовательной связи, а также входное напряжение 24 В постоянного тока в компактном промышленном дизайне.Феймупомогает пользователям автоматизации оценить компоненты HMI в соответствии с совместимостью системы, требованиями к связи, условиями установки и потребностями в замене. В этом руководстве объясняются основные характеристики продукта, его применение, особенности выбора, факторы установки и методы обслуживания.

Оглавление

1. Что такое Аллен Брэдли 2711P-T6C20D?
2. Каковы ключевые характеристики?
3. Какие функции важны для промышленного применения?
4. Где может применяться HMI?
5. Как следует оценить этот HMI для системы управления?
6. Что следует учитывать при установке?
7. Как операторы могут поддерживать долгосрочную надежность?
8. Часто задаваемые вопросы

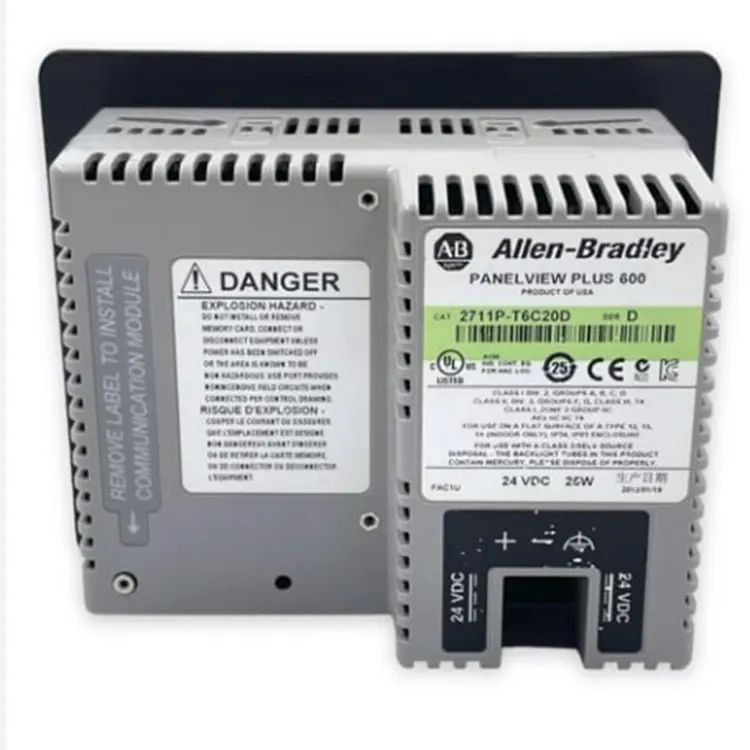

Что такое Аллен Брэдли 2711P-T6C20D?

The Аллен Брэдли 2711P-T6C20Dпринадлежит семейству промышленных операторских терминалов PanelView Plus 600 и предназначен для обеспечения интерфейса между операторами и автоматизированным оборудованием. Вместо того, чтобы полагаться на физические переключатели и отдельные индикаторы для каждого состояния машины, промышленный HMI может объединить рабочую информацию, сигналы тревоги, значения процесса и функции управления в графический интерфейс.

Для производственного оборудования такой подход может сделать рутинную работу более организованной. Операторы могут использовать сенсорный экран для навигации по экранам приложений, наблюдения за состоянием машины, подтверждения сигналов тревоги и взаимодействия с настроенными функциями управления. Компактный форм-фактор терминала также делает его пригодным для использования в шкафах управления и на станциях оператора, где пространство на панели ограничено.

Поскольку выбор HMI во многом зависит от существующей архитектуры ПЛК и прикладного программного обеспечения, перед заменой или интеграцией покупатели должны проверить точную конфигурацию каталога, встроенное ПО, требования к связи и совместимость приложений.

Каковы ключевые характеристики?

Понимание технических характеристик HMI имеет важное значение, прежде чем включать его в существующую систему автоматизации. В следующей таблице приведены часто используемые характеристики конфигурации терминала 2711P-T6C20D.

Технические характеристики могут различаться в зависимости от суффикса каталога, версии оборудования и конфигурации терминала. При проектировании инженерной замены всегда сравнивайте паспортную табличку и существующую системную документацию, а не выбирайте замену исключительно по базовому каталожному номеру.

Какие функции важны для промышленного применения?

1. Четкая цветная визуализация

Цветной дисплей позволяет организовать информацию о машине в виде графических экранов, содержащих индикаторы состояния, значения процесса, аварийные сообщения, кнопки и инструкции по эксплуатации. Это может помочь операторам понять состояние оборудования, не обращаясь постоянно к отдельным приборам.

2. Прямое взаимодействие с сенсорным экраном

Резистивный сенсорный экран обеспечивает прямое взаимодействие с настроенными экранами HMI. Операторы могут выбирать меню, вводить значения, подтверждать сигналы тревоги и получать доступ к различным функциям машины из одного и того же интерфейса. Такая конструкция особенно удобна для станций управления со стороны машины, где важна простота управления.

3. Промышленная связь

Коммуникационные возможности являются одним из наиболее важных факторов при интеграции HMI в систему автоматизации. Конфигурация 2711P-T6C20D связана с связью Ethernet и RS-232, при этом для поддерживаемых функций также доступны интерфейсы USB. Эти интерфейсы могут поддерживать обмен данными, управление приложениями и соединение с совместимым оборудованием автоматизации.

4. Компактная установка панели

Шкафы управления часто имеют ограниченное пространство. Компактный терминал с сенсорным экраном может обеспечить визуализацию действий оператора, не требуя большого проема корпуса. Перед установкой инженеры должны подтвердить необходимые размеры выреза, монтажный зазор, прокладку кабеля и условия вентиляции.

5. Практические соображения по техническому обслуживанию

Часто ожидается, что промышленные HMI будут работать непрерывно в производственных средах. Четко организованное применение, соответствующие условия окружающей среды, регулярное резервное копирование и надлежащее качество электроэнергии — все это может способствовать надежной работе.

Где может применяться HMI?

The Аллен Брэдли 2711P-T6C20Dможет рассматриваться для промышленного применения, где операторам необходима локализованная визуализация и управление машиной. Типичные сценарии применения включают в себя:

• Производственное оборудование:Отслеживайте рабочие состояния, производственные параметры, сигналы тревоги и последовательность операций машины.
• Упаковочное оборудование:Отображение производственной информации, рабочих настроек, сообщений о неисправностях и состояния машины.
• Системы обработки материалов:Обеспечьте операторский интерфейс для конвейеров, передаточного оборудования и автоматизированных процессов обработки.
• Технологическое оборудование:Визуализируйте такие переменные, как температура, давление, расход и состояние оборудования, если они поддерживаются архитектурой управления.
• Модернизация машины:Замените устаревший операторский терминал после проверки его физических размеров, требований к связи, совместимости программного обеспечения и функциональности приложения.

В каждом приложении HMI следует оценивать как один из компонентов полной архитектуры управления, а не как изолированное устройство. Совместимость ПЛК, прикладное программное обеспечение, протоколы связи, требования к электропитанию, условия окружающей среды и рабочий процесс оператора следует рассматривать вместе.

Как следует оценить этот HMI для системы управления?

Выбор промышленного HMI – это не просто вопрос подбора размера экрана. Надежный процесс выбора должен начинаться с реальных требований к машине и существующей системе автоматизации.

1. Проверьте существующий каталожный номер:Запишите полную информацию о модели и серии с установленного терминала.
2. Подтвердите требования к связи:Определите, использует ли приложение Ethernet, последовательную связь, функции USB или другие интерфейсы.
3. Просмотрите приложение HMI:Проверьте версии программного обеспечения, файлы проекта, требования к среде выполнения и доступность резервных копий.
4. Измерьте проем панели:Убедитесь, что сменная клемма соответствует существующему вырезу и способу монтажа.
5. Проверьте требования к питанию:Проверьте доступный источник постоянного тока, диапазон напряжения, схему заземления и защиту.
6. Оцените условия эксплуатации:Учитывайте температуру, влажность, вибрацию, пыль, процедуры очистки и другие факторы окружающей среды.

Такой системный подход может снизить риски совместимости и облегчить управление проектами по замене HMI.

Что следует учитывать при установке?

Правильная установка имеет важное значение для достижения стабильной работы HMI. Перед подачей питания на терминал инженеры должны убедиться, что вырез в шкафу и монтажная конструкция соответствуют требуемым размерам. Дисплей также следует расположить таким образом, чтобы операторы могли удобно просматривать информацию без чрезмерного ослепления или препятствий.

Силовую проводку следует тщательно проверять, особенно на предмет полярности, уровня напряжения, заземления и защиты. Кабели связи следует прокладывать таким образом, чтобы свести к минимуму ненужные помехи от мощного электрооборудования.

После установки пусконаладочные работы должны проходить поэтапно:

• Перед подключением терминала проверьте электропитание.
• Подтвердите проводку связи и конфигурацию сети.
• Загрузите или восстановите правильное приложение HMI.
• Тестируйте экраны оператора и функции навигации.
• Проверьте сигналы тревоги и отображение состояния машины.
• Проверьте связь с соответствующим ПЛК или контроллером.
• Запишите окончательную конфигурацию для будущего обслуживания.

В проектах замены сохранение полной резервной копии существующего приложения и конфигурации HMI перед внесением изменений может значительно упростить восстановление в случае возникновения проблем при вводе в эксплуатацию.

Как операторы могут поддерживать долгосрочную надежность?

Профилактическое обслуживание является важной частью управления промышленной автоматизацией. Даже когда HMI работает нормально, плановая проверка может помочь выявить проблемы до того, как они остановят производство.

• Содержите сенсорный экран в чистоте и не допускайте попадания пыли и промышленных остатков.
• Периодически проверяйте силовые и коммуникационные соединения.
• Поддерживайте текущие резервные копии файлов приложений и данных конфигурации.
• Отслеживайте ненормальное поведение связи и повторяющиеся системные сигналы тревоги.
• Проверьте окружающую температуру и условия окружающей среды.
• Документируйте версии прошивки, приложений и оборудования после сервисных работ.
• Используйте соответствующие процедуры замены, если HMI показывает постоянные проблемы с оборудованием или дисплеем.

Для старых систем автоматизации планирование технического обслуживания становится особенно важным, поскольку наличие замены, совместимость программного обеспечения и состояние оборудования необходимо оценить до того, как произойдет неожиданная остановка производства.

Часто задаваемые вопросы

Для чего используется Allen Bradley 2711P-T6C20D?

Аллен Брэдли 2711P-T6C20D — это промышленный интерфейс оператора, предназначенный для визуализации и управления оборудованием. Он может отображать информацию о процессе, аварийные сигналы, состояние машины и настроенные элементы управления.

Какой тип дисплея использует 2711P-T6C20D?

Терминал сопряжен с 5,7-дюймовым цветным TFT-дисплеем с активной матрицей и разрешением 320×240 пикселей. Сенсорный экран использует аналоговую резистивную технологию.

Поддерживает ли Allen Bradley 2711P-T6C20D Ethernet?

Конфигурация связи серии 20 спроектирована с возможностью Ethernet вместе с интерфейсами RS-232 и USB. Однако покупатели должны проверить точный суффикс терминала и конфигурацию оборудования, прежде чем покупать замену.

Какой источник питания требуется терминалу?

Терминал спроектирован для промышленного источника питания постоянного тока с номинальным напряжением 24 В. Фактический допустимый входной диапазон и требования к системе питания следует сверить с документацией для точной конфигурации оборудования.

Подходит ли 2711P-T6C20D для проектов по замене HMI?

Его можно рассматривать для проектов замены, если существующее приложение, интерфейсы связи, вырез панели, требования к электропитанию, программная среда и версия оборудования совместимы. Перед заменой необходимо выполнить полную проверку номера модели и системы.

Заключение

The Аллен Брэдли 2711P-T6C20Dпредоставляет практичное промышленное решение HMI для приложений, требующих визуализации с помощью сенсорного экрана, взаимодействия с оператором и связи с оборудованием автоматизации. Компактный дизайн PanelView Plus 600, цветной дисплей, промышленный сенсорный экран и коммуникационные возможности делают его незаменимым для управления оборудованием, упаковки, производства и модернизации. Если вы оцениваете доступность, совместимость, варианты замены или технические детали вашего проекта автоматизации,связаться с намив Feimu, чтобы обсудить ваши требования и найти подходящее решение для промышленной автоматизации.
