ФеймуТехнология поставляетАллен Брэдли 1771-ASBМодуль адаптера удаленного ввода-вывода для обслуживания промышленной автоматизации и поддержки устаревших систем управления. Этот модуль, разработанный для приложений, включающих платформу ввода-вывода 1771, помогает соединить шасси удаленного ввода-вывода с совместимым программируемым логическим контроллером (ПЛК), что делает его важным фактором для предприятий, стремящихся поддерживать существующую инфраструктуру автоматизации.

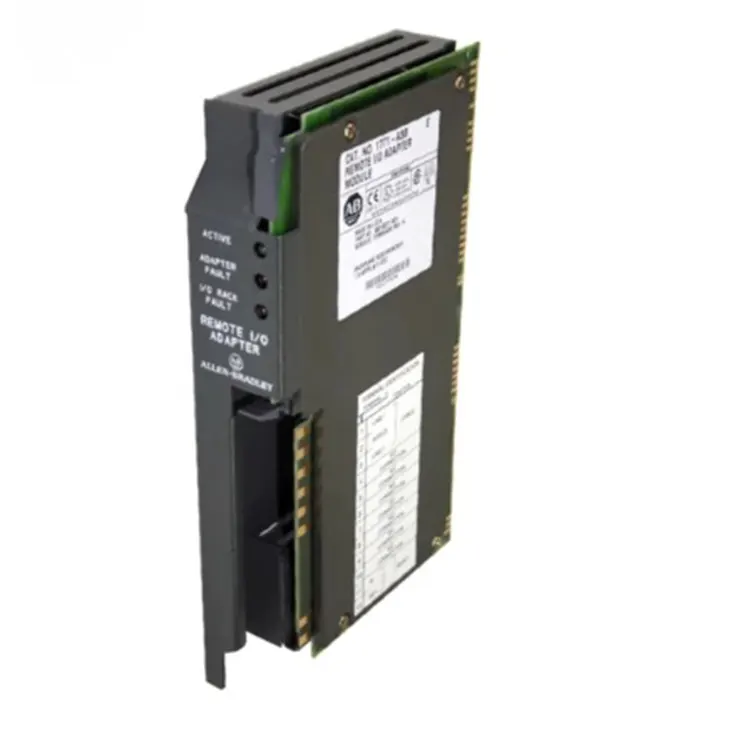

Аллен Брэдли 1771-ASB — это модуль адаптера удаленного ввода-вывода, используемый в устаревших системах программируемых контроллеров Allen-Bradley. Он обеспечивает связь между шасси удаленного ввода-вывода и сканером на стороне контроллера через сеть универсального удаленного ввода-вывода (RIO). Понимание скорости передачи данных, режимов адресации, требований к шасси и совместимости с конкретной серией имеет важное значение при поиске модуля на замену. В этом руководстве объясняются принципы работы модуля, ключевые технические аспекты, проверки установки, общие подходы к устранению неполадок и факторы приобретения. В нем также описывается, как промышленные покупатели могут оценить запасные части и сократить ненужные простои при обслуживании существующего оборудования на базе ПЛК.
1. Что такое Allen Bradley 1771-ASB?
2. Как работает адаптер удаленного ввода-вывода?
3. Основные технические характеристики
4. Типичные промышленные применения
5. Как выбрать правильный сменный модуль
6. Рекомендации по установке и устранению неполадок
7. Что следует проверить покупателям перед покупкой?
Аллен Брэдли 1771-ASB — это модуль адаптера удаленного ввода-вывода, предназначенный для использования с совместимыми устаревшими системами программируемых контроллеров. Его основная цель — обеспечить интерфейс связи между шасси удаленного ввода-вывода и сканером удаленного ввода-вывода контроллера. Вместо непосредственной замены отдельных модулей ввода или вывода он координирует обмен данными между контроллером и модулями, установленными в удаленной стойке.
Эта функциональность особенно актуальна на заводах, где установленное оборудование по-прежнему зависит от старых архитектур ПЛК. Замена всей системы управления может потребовать значительных инженерных работ, планирования производства и инвестиций в оборудование. Если существующая архитектура остается подходящей для данного приложения, поиск совместимого сменного адаптера может стать более практичным вариантом обслуживания.
Компания Rockwell Automation сообщает, что модуль адаптера удаленного ввода-вывода 1771 снят с производства, и его прекращение вступит в силу 31 декабря 2017 года. Следовательно, при выборе этой детали покупатели должны обращать особое внимание на доступность, состояние, подлинность и совместимость.
Для получения подробной информации о продукте и вопросов о поставщиках посетите страницу продукта Feimu Allen Bradley 1771-ASB.
1771-ASB работает как часть распределенной архитектуры управления. Сканер на стороне контроллера обменивается данными с адаптером через канал удаленного ввода-вывода, а адаптер взаимодействует с модулями ввода-вывода, установленными в его шасси.
Процесс коммуникации можно понять через три основных компонента:
Во время нормальной работы сканер отправляет выходную информацию на удаленную стойку и получает взамен входную информацию. Такое расположение позволяет контроллеру контролировать и координировать работу оборудования, расположенного вдали от главного шкафа управления.
Производительность связи зависит от правильной конфигурации сети. Сканер и адаптер должны использовать совместимые настройки связи, действительные адреса, соответствующую кабельную разводку и правильное расположение оконечных устройств. Несоответствие в любой из этих областей может помешать надежному обмену данными.
Перед покупкой или установкой замены инженеры должны проверить точную серию модуля и ознакомиться с соответствующей документацией производителя. В следующей таблице приведены важные характеристики, связанные с платформой 1771-ASB. Значения следует сверять с конкретным устройством, поскольку разные серии могут иметь разные электрические и коммуникационные характеристики.
| Параметр | Техническая информация |
|---|---|
| Номер модели | 1771-АСБ |
| Тип продукта | Модуль адаптера удаленного ввода-вывода |
| Семейство продуктов | Система ввода-вывода Allen-Bradley 1771 |
| Протокол связи | Универсальный удаленный ввод-вывод (RIO) |
| Поддерживаемые скорости связи | 57,6, 115,2 и 230,4 кбит/с в зависимости от серии |
| Максимальная длина кабеля связи | До 10 000 футов (3 048 м) при скорости 57,6 кбит/с при определенных условиях |
| Промежуточные расстояния кабеля | До 5000 футов при скорости 115,2 кбит/с; до 2500 футов при скорости 230,4 кбит/с для соответствующих серий |
| Режимы адресации | Полуслотовый, однослотовый или двухслотовый, в зависимости от серии |
| Место установки | Крайнее левое положение совместимого шасси ввода-вывода 1771. |
| Ток объединительной платы | Серийно-зависимый; обычно указывается как 1,0 А или 1,2 А при 5 В постоянного тока. |
| Рукоятка для полевой проводки | 1771-WB, если указано в конфигурации |
| Статус жизненного цикла | Снят с производства производителем |
Важное примечание по выбору:Указанные расстояния кабелей являются максимальными справочными значениями, а не гарантиями для каждой установки. Фактические ограничения зависят от серии модуля, спецификации кабеля, конфигурации сети и условий установки. Точные требования указаны в официальном руководстве пользователя модуля адаптера удаленного ввода-вывода.
Аллен Брэдли 1771-ASB подходит для предприятий, которые продолжают использовать совместимые устаревшие системы управления. Его практическая ценность заключается в том, что он помогает поддерживать установленную связь удаленного ввода-вывода без автоматической необходимости полной перестройки системы управления.
Это потенциальные контексты применения, а не гарантия совместимости с каждой машиной в этих отраслях. Пригодность должна быть установлена путем проверки установленного контроллера, сканера, шасси, полевой проводки и эксплуатационных требований.
Выбор замены предполагает нечто большее, чем просто сопоставление каталожного номера. Технически аналогичный модуль может оказаться непригодным, если его аппаратная серия, характеристики прошивки или конфигурация связи отличаются от исходной установки.
Убедитесь, что замена обозначена как 1771-ASB, и запишите полное обозначение серии с этикетки модуля. В документации Rockwell Automation указаны различия между сериями A, B, C, D и E, включая скорость передачи данных, возможности адресации и совместимость оборудования.
Определите установленный контроллер, расположение сканера, шасси 1771 и существующую конфигурацию ввода-вывода. Не предполагайте, что модуль, совместимый с одной устаревшей конфигурацией, будет автоматически работать с каждым контроллером или стойкой.
Проверьте настроенную скорость передачи данных, адрес узла, тип кабеля, терминацию и режим адресации. Замена должна соответствовать установленной конфигурации сети, если не планируется документированное инженерное изменение.
Для снятого с производства промышленного компонента запросите четкие фотографии этикетки продукта, подробную информацию о его состоянии и доступную информацию о функциональных тестах. Спросите, является ли устройство новым, неиспользованным, отремонтированным или ранее установленным. Эти описания не являются взаимозаменяемыми и должны быть проверены перед покупкой.
Для получения дополнительной информации просмотрите информацию о продукте 1771-ASB от Feimu Technology и уточните детали предлагаемого устройства у поставщика.
Правильная конфигурация имеет важное значение для надежной работы. Перед заменой модуля квалифицированный обслуживающий персонал должен документировать существующую установку и соблюдать процедуры электробезопасности предприятия.
При сбое связи проверьте конфигурацию и физические соединения, прежде чем прийти к выводу, что сам модуль неисправен. Неправильные скорости передачи данных, повторяющиеся адреса узлов, поврежденные кабели, неправильное подключение и проблемы с питанием корпуса — все это может привести к проблемам со связью.
Светодиодные индикаторы, если они предусмотрены на конкретном устройстве, следует интерпретировать с помощью соответствующего руководства для конкретной серии. Не предполагайте, что цвета индикаторов или значения неисправностей одинаковы для всех версий.
Поскольку производство модели 1771-ASB прекращено, планирование закупок должно быть сосредоточено на отслеживаемой идентификации продукта и практическом снижении рисков. Сама по себе низкая закупочная цена не означает, что замена подходит для промышленной системы управления.
Рассмотрите следующий контрольный список покупок:
Фейму Technology представляет 1771-ASB как часть своего устаревшего предложения запасных частей для автоматизации и описывает тестирование, защитную упаковку и поддержку на странице продукта. Покупатели должны подтвердить текущий запас, состояние устройства, время выполнения заказа и точный объем любых испытаний или гарантии непосредственно у поставщика.
Для более широкого планирования системы инженеры также могут ознакомиться с официальной информацией о продукте Rockwell Automation 1771-ASB, чтобы просмотреть состояние жизненного цикла и доступную документацию производителя.
1771-ASB — это адаптер удаленного ввода-вывода, который соединяет совместимое шасси ввода-вывода 1771 со сканером удаленного ввода-вывода на стороне контроллера. Он обеспечивает обмен входными и выходными данными между контроллером и удаленными модулями ввода-вывода.
Нет. Rockwell Automation сообщает, что модуль адаптера удаленного ввода-вывода 1771 снят с производства с 31 декабря 2017 г. Сменные блоки могут быть доступны у поставщиков промышленных запасных частей, но покупатели должны самостоятельно проверить наличие, состояние и подлинность.
Соответствующие версии поддерживают скорости 57,6 кбит/с, 115,2 кбит/с и 230,4 кбит/с. Доступные тарифы зависят от серии модуля. Адаптер и сканер должны быть настроены согласованно, а ограничения длины кабеля должны быть проверены по соответствующей документации.
Замена может работать без изменений программы, если серия оборудования, адресация, настройки связи и конфигурация ввода-вывода совместимы. Однако это не может быть гарантировано для каждой установки. Прежде чем возобновить производство, проверьте существующую систему и выполните пусконаладочные работы.
Укажите каталожный номер, обозначение серии, необходимое количество, фотографии существующего модуля, страну назначения и любые известные требования совместимости. Эти сведения помогают поставщику оценить доступность и выявить вопросы, требующие технического подтверждения.
Аллен Брэдли 1771-ASB остается важным компонентом обслуживания для предприятий, работающих с совместимыми устаревшими ПЛК и системами удаленного ввода-вывода. Успешная замена зависит не только от номера модели: совместимость серий, настройки связи, требования к шасси, состояние продукта и процедуры ввода в эксплуатацию — все это заслуживает пристального внимания. Проверив эти факторы перед покупкой, группы промышленного обслуживания могут принимать более обоснованные решения и сократить неизбежные задержки при установке. Если вы приобретаете Allen Bradley 1771-ASB для существующей системы автоматизации,связаться с намив Feimu Technology, чтобы узнать о текущей доступности, состоянии продукта, деталях предложения и проверках совместимости для вашего приложения.
