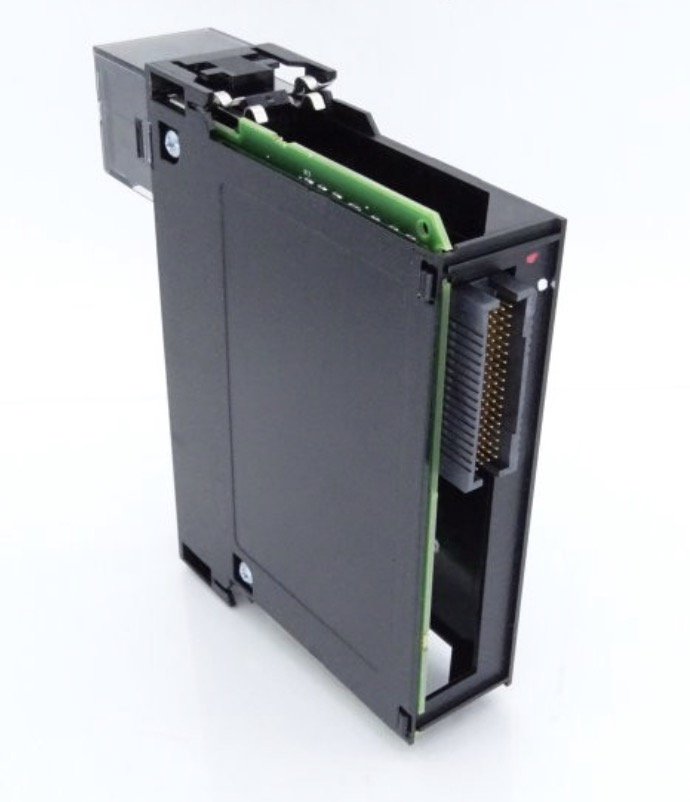

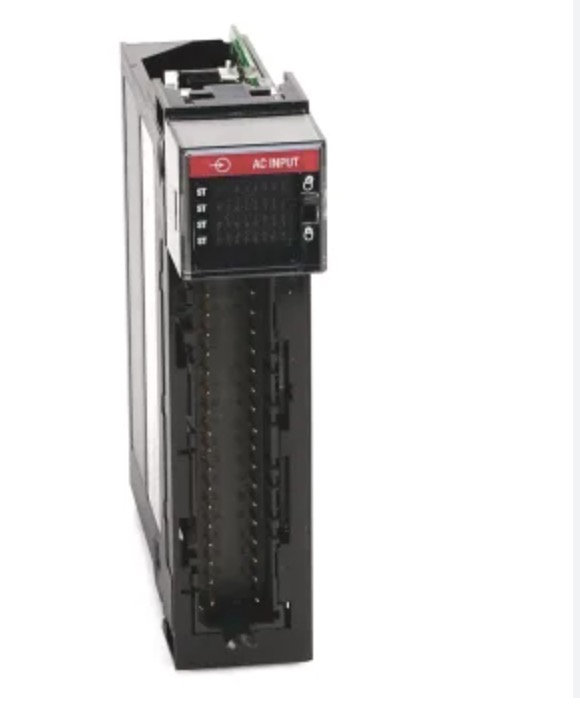

Аллен Брэдли 1756-IF16

Сбор промышленных аналоговых сигналов часто сопряжен с практическими проблемами, такими как слабые сигналы, подверженные помехам, колебания показаний, вызванные разностью потенциалов земли, трудности с адаптацией к различным условиям эксплуатации и сбои в масштабе всей системы, возникающие из-за сбоев одного канала. Стандартные аналоговые модули, часто ограниченные одним режимом работы, плохой помехоустойчивостью и ограниченной адаптируемостью, часто не отвечают требованиям точного управления производством. Allen Bradley 1756-IF16 решает эти проблемы с помощью таких функций, как многорежимное переключение входов, независимая конфигурация каналов, а также аппаратное экранирование и изоляция, обеспечивая баланс между универсальностью и специализированной производительностью.

Используя обширный опыт работы в секторе запасных частей для промышленного контроля, Feimu Technology фокусируется на поиске оригинальной продукции, а не на производстве оборудования. Благодаря строгим входным проверкам, стандартизированной исходящей проверке и практической технической поддержке мы помогаем клиентам избежать типичных проблем с закупками, таких как контрафактные или некачественные товары, проблемы совместимости и высокие затраты на обслуживание, одновременно поддерживая широкий спектр сценариев, включая интеграцию новой системы, замену устаревшего оборудования и расширение мощности системы.

Параметр продукта

Внутренняя аппаратная архитектура и конструкция защиты от помех

1. Высокоточное аналого-цифровое преобразование для сбора сигналов низкого уровня.

Allen Bradley 1756-IF16 оснащен высокоточным аналого-цифровым преобразователем промышленного уровня с алгоритмами сбора данных, оптимизированными для слабых аналоговых сигналов, встречающихся в промышленных средах. Он точно улавливает низкоамплитудные сигналы напряжения и тока, склонные к затуханию, устраняя искажения и колебания значений, часто наблюдаемые в стандартных модулях. Это обеспечивает фундаментальную точность сбора данных, что делает его пригодным для различных приложений точного измерения и мониторинга.

2. Комплексное экранирование и изоляция для устранения электромагнитных помех.

Модуль использует строгую структуру экранирования и изоляции, которая физически отделяет каналы сбора полевых сигналов от цепей логического управления ПЛК. Эта изоляция на аппаратном уровне блокирует электромагнитные помехи от преобразователей частоты (ЧРП), мощных двигателей и линейный шум, эффективно решая распространенные проблемы, такие как дрейф аналогового сигнала и неточность данных в сложных операционных средах.

3. Утолщенная позолоченная объединительная плата для стабильной связи.

Разъем объединительной шины имеет утолщенное позолоченное покрытие, обеспечивающее превосходную проводимость, стойкость к окислению и долговечность при повторных циклах соединения. Разработанный для долгосрочной совместимости со стойками ControlLogix, он поддерживает стабильную связь по шине, предотвращая проблемы с контактами или прерывания связи, вызванные повторной установкой/удалением или длительной работой в устаревших стойках.

4. Несколько режимов проводки, совместимых с различными датчиками.

Поддерживая несимметричный, дифференциальный и высокоскоростной режимы подключения, один модуль вмещает стандартные датчики, чувствительное оборудование дальнего действия и высокоскоростные динамические сигнальные устройства. Он адаптируется к разнообразным полевым условиям без замены оборудования, что значительно сокращает количество требуемых запасных модулей и эффективно снижает нагрузку на складские запасы.

Подробные сценарии применения для трех режимов ввода

1. Режим несимметричного входа (16 каналов)

Подходит для стандартных приложений, где датчик и модуль имеют общее заземление. Это позволяет использовать все 16 каналов сбора данных для максимального использования каналов. В основном используется для общего управления процессом и сбора стандартных аналоговых сигналов (например, датчиков температуры). Это стандартный режим подключения для рутинных проектов.

2. Режим дифференциального входа (8 каналов)

Предназначен для применений, связанных с разницей потенциалов земли, большой длиной проводки или сложной электромагнитной средой. Он эффективно устраняет помехи контура заземления и устраняет колебания показаний, вызванные передачей по длинному кабелю, что делает его идеальным для наружного измерения на большом расстоянии и мониторинга оборудования в условиях мастерских с высоким уровнем шума.

3. Режим высокоскоростного входа (4 канала)

Этот режим, ориентированный на сверхвысокую скорость обновления сигнала, специально разработан для быстро меняющихся динамических сигналов. Он отвечает строгим требованиям реального времени таких приложений, как управление движением и мониторинг параметров высокоскоростных процессов, обеспечивая синхронизацию сигналов и нулевую задержку данных во время высокоскоростных операций.

Конфигурация программного обеспечения и эксплуатационные преимущества

1. Совместимость с основным программным обеспечением для настройки

Модуль поддерживает настройку с помощью двух основных официальных пакетов программного обеспечения — RSLogix 5000 и Studio 5000 Logix Designer. Он совместим с подавляющим большинством системных архитектур ControlLogix, не требуя дополнительных плагинов-адаптеров, обеспечивая плавную интеграцию и согласованность со стандартными рабочими процессами программирования и отладки инженеров.

2. Независимая детальная конфигурация каналов.

Каждый канал позволяет независимо настраивать тип сигнала, диапазон измерения, частоту фильтра, пороги срабатывания сигнализации и параметры калибровки инженерных весов. Это обеспечивает индивидуальную адаптацию к различным датчикам и параметрам сигналов без необходимости единых настроек для всего устройства, что делает его идеальным для сложных проектов, включающих датчики смешанного типа.

3. Настраиваемая частота дискретизации для конкретных условий эксплуатации.

Скорость обновления сигнала можно регулировать по требованию благодаря встроенным настройкам выборки в реальном времени (RTS). Инженеры могут гибко настраивать параметры на основе рабочих циклов полевого оборудования и требований к точности процесса, балансируя между точностью сбора данных и эффективностью системы, чтобы удовлетворить широкий спектр сценариев управления, от высокоскоростных до низкоскоростных приложений.

Реальный пример промышленного применения

В системе автоматизации очистки сточных вод Allen-Bradley 1756-IF16 захватывает в реальном времени аналоговые сигналы от полевых датчиков pH и передает высокоточные преобразованные данные в ПЛК ControlLogix. На основе заданных параметров процесса ПЛК выполняет расчеты для автоматического управления запуском/остановкой и рабочей частотой дозирующих насосов, точно регулируя уровень pH сточных вод. Этот полностью автоматизированный процесс управления с обратной связью заменяет традиционные методы ручного тестирования и настройки, тем самым сокращая затраты на рабочую силу и техническое обслуживание, а также значительно повышая стабильность и стандартизацию процесса очистки сточных вод.

Стандартизированное руководство по эксплуатации и техническому обслуживанию на местах

1. Протоколы текущего обслуживания

Модуль следует размещать в герметичном сухом электрическом шкафу управления с особым вниманием к защите от влаги, поскольку влага в области клемм может легко вызвать дрейф аналогового сигнала. Регулярно проверяйте затяжку клемм проводки; аналоговые сигналы очень чувствительны к контактному сопротивлению, а ненадежные соединения могут напрямую привести к аномалиям данных и искажению сигнала.

2. Методы устранения неполадок канала

Если в одном канале наблюдаются аномалии данных или ошибки, выходящие за пределы допустимого диапазона, нет необходимости немедленно заменять модуль. Вместо этого сначала поменяйте местами проводку каналов и проверьте параметры конфигурации программного обеспечения. Большинство неисправностей связано с проблемами датчиков, ошибками проводки или несоответствием параметров; исключение проблем с периферийными устройствами до диагностики аппаратного сбоя позволяет избежать ненужных затрат на замену.

3. Требования к долгосрочному хранению

При длительном выводе из эксплуатации отключите питание и очистите поверхность модуля от пыли. Поместите модуль в антистатический запечатанный пакет и храните его в сухой среде с контролируемой температурой, свободной от коррозионно-активных веществ и сильных электромагнитных помех. Это эффективно предотвращает окисление контактов и деградацию схемы из-за влаги, обеспечивая стабильность для будущего развертывания.

Соответствие проводки и этапы настройки программного обеспечения

1. Характеристики выбора клеммного блока

Allen Bradley 1756-IF16 не включает клеммную колодку; 36-контактный аксессуар RTB (съемный клеммный блок) необходимо выбирать отдельно. К распространенным совместимым моделям относятся: 1756-TBCH (пружинная клемма с пружинным зажимом), позволяющая быстро подключать провода без отвертки; и 1756-TBS6H (клемма с винтовым зажимом), подходящие для стандартной промышленной проводки. Выбор должен основываться на конкретных потребностях в эксплуатации и техническом обслуживании на месте.

2. Стандартизированные процедуры подключения

Для передачи аналогового сигнала используйте экранированную витую пару, заземляя экран кабеля только на одном конце модуля. Соблюдайте минимальное расстояние 30 см между кабелями аналоговых сигналов и линиями электропередачи, чтобы предотвратить помехи от силовых цепей. Используйте провода сечением 0,5–1,5 мм² (22–16 AWG) со стандартной длиной зачистки 8–10 мм, чтобы обеспечить надежные соединения и надежный контакт.

3. Стандартный рабочий процесс настройки Studio 5000

Шаг 1. Добавьте модуль 1756-IF16 в дерево конфигурации ввода-вывода программного обеспечения. Шаг 2: Выберите тип сигнала (напряжение/ток) и диапазон измерения для каждого канала. Шаг 3. Настройте режим входа (несимметричный, дифференциальный или высокоскоростной) в зависимости от требований приложения. Шаг 4. Включите цифровую фильтрацию и при необходимости установите верхний/низкий порог срабатывания сигнализации. Шаг 5: Загрузите конфигурацию в контроллер и убедитесь, что показания каналов в норме, прежде чем запускать систему в эксплуатацию.

Светодиодный индикатор состояния

1. Состояние индикатора PWR (питание)

Постоянный зеленый свет указывает на нормальное питание модуля; никаких действий не требуется. Если индикатор не горит, питания нет; проверьте состояние питания системы ControlLogix и проверьте соединение объединительной платы на предмет ослабления или неисправностей.

2. Индикатор состояния «ОК».

Немигающий зеленый свет указывает на нормальную работу без неисправностей; постоянный красный свет означает аппаратный сбой или ошибку конфигурации — попробуйте выключить и включить питание для сброса, но если неисправность не устранена, модуль необходимо заменить. Мигающий индикатор указывает, что модуль находится в режиме ожидания конфигурации; нормальную работу можно восстановить, загрузив соответствующую программу настройки.

3. Индикаторы состояния канала

Непрерывный зеленый свет указывает на правильную конфигурацию канала и точный прием сигнала; постоянный красный свет указывает на выход сигнала за пределы допустимого диапазона или аномалию канала, требующую поэтапной проверки диапазона датчика, состояния проводки и параметров конфигурации программного обеспечения.

Методы проверки подлинности

1. Детали экстерьера и корпуса

Оригинальные устройства имеют стандартный «серый» (серо-бежевый) корпус серии ControlLogix, характеризующийся однородным цветом и гладкой высококачественной отделкой; подделки часто имеют несоответствие цвета, ненормальный блеск поверхности или грубую текстуру корпуса. Оригинальные модули весят примерно 0,22 кг при равномерном распределении веса, тогда как подделки обычно легче и кажутся хрупкими или плохо сконструированными.

2. Этикетка и сведения о разъемах

Этикетки оригинальных моделей отличаются четкой, стойкой печатью и гладкими, плоскими краями, которые не отслаиваются; В клеммном блоке используется съемная конструкция оригинального производителя серого цвета с винтами, которые вращаются плавно, без залипания и зачистки. В подделках часто используются некачественные пластиковые компоненты и плохо обработанная металлическая фурнитура.

3. Подробности о контактах объединительной платы

Оригинальные контакты объединительной платы имеют толстое позолоченное покрытие, аккуратно выровнены, прямые и не имеют окисления или черных пятен; в подделках часто используются луженые штифты, которые склонны к окислению и деформации, что со временем приводит к ухудшению контакта.

Преимущества поставок технологий Feimu

1. Гарантированная подлинная поставка.

Наша компания, основанная в Цзянмэнь, провинция Гуандун, в 2005 году, имеет многолетний опыт экспорта запасных частей для систем промышленного контроля. Мы уже давно поставляем оригинальные компоненты промышленного управления от таких брендов, как Rockwell, Siemens, GE и Schneider, в более чем 30 стран мира. Все устройства Allen-Bradley 1756-IF16 являются подлинными заводскими изделиями, не подвергались восстановлению, модификациям или подделкам, и их можно полностью отследить. 2. Комплексное предотгрузочное тестирование

Перед отправкой каждый модуль проходит фактическое тестирование напряжения и тока. Мы проверяем точность сбора данных, стабильность связи и функции сигнализации поканально. Строго придерживаясь технических характеристик OEM, мы предотвращаем поставку модулей со скрытыми дефектами, гарантируя немедленную стабильность и удобство использования после установки.

3. Быстрая доставка со склада

Мы поддерживаем круглогодичный склад аналоговых модулей серии ControlLogix. Чтобы удовлетворить требования срочного технического обслуживания завода или ускоренного выполнения проекта, мы предлагаем проверку и отправку заказа в тот же день, тем самым сводя к минимуму время простоя оборудования и предотвращая потери, связанные с задержками проекта.

4. Экспертная техническая поддержка

Наша команда обладает обширным опытом работы с системами ControlLogix, охватывая все вопросы: от стандартов проводки и настройки программного обеспечения до переключения режимов и устранения неполадок. Мы можем точно решить проблемы, возникающие во время работы, такие как ненормальные показания, неправильный выбор режима, ошибки конфигурации и неисправности проводки. Мы гарантируем ответ на технические запросы в течение 12 часов и завершение коммерческого согласования в течение 24 часов.

Контактная информация

Электронная почта: sales@feimutech.com

WhatsApp: +86 13358323579

Сайт: www.feimuplc.com.

Время ответа: Технические запросы в течение 12 часов. Коммерческие запросы в течение 24 часов.

Часто задаваемые вопросы

1. Поддерживает ли модуль стандартные промышленные сигналы 4–20 мА?

Да. Модуль изначально совместим с токовыми входами 0–20 мА и может быть настроен с помощью программного обеспечения Studio 5000 для поддержки стандартных промышленных сигналов датчиков 4–20 мА, что делает его полностью подходящим для типичных полевых приложений сбора аналоговых данных.

2. Поддерживает ли ControlLogix 1756-IF16 горячую замену?

Да. Эта серия поддерживает онлайн-обслуживание, позволяя снимать и заменять модули без выключения системы, что идеально подходит для обслуживания оборудования в условиях непрерывного производства.

3. Входят ли клеммные колодки в комплект поставки модуля?

Нет. Модули ControlLogix и клеммные блоки продаются отдельно. Необходимо выбрать совместимый 36-контактный клеммный блок (например, 1756-TBCH или 1756-TBS6H); Мы можем поставить полный набор совместимых аксессуаров.

4. Могут ли остальные каналы нормально работать, если один из каналов выйдет из строя?

Продолжение эксплуатации не рекомендуется. Отказ одного канала ухудшает общую эффективность изоляции модуля, создавая риск внутренних коротких замыканий и перекрестных помех. Это может повлиять на точность обнаружения других каналов или даже привести к полному сбою системы; поэтому модуль следует заменять как можно скорее, чтобы обеспечить стабильность системы.
